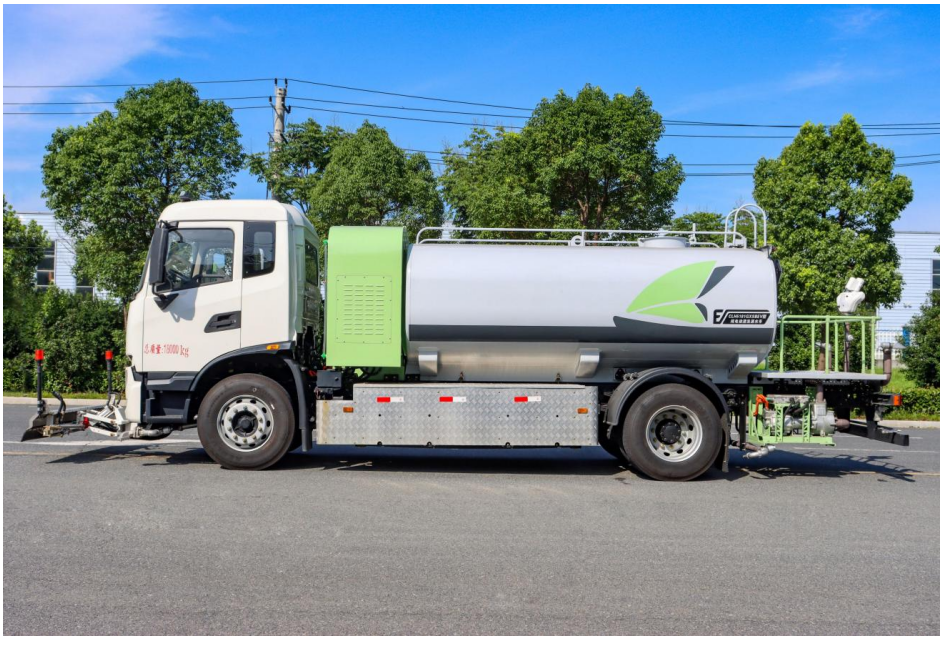

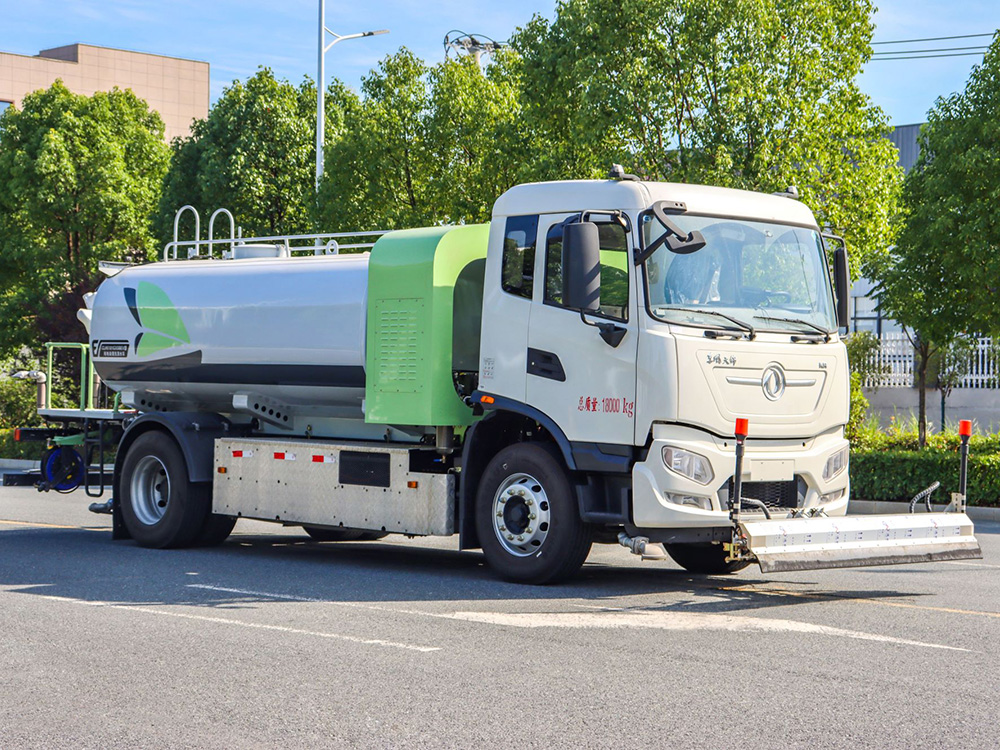

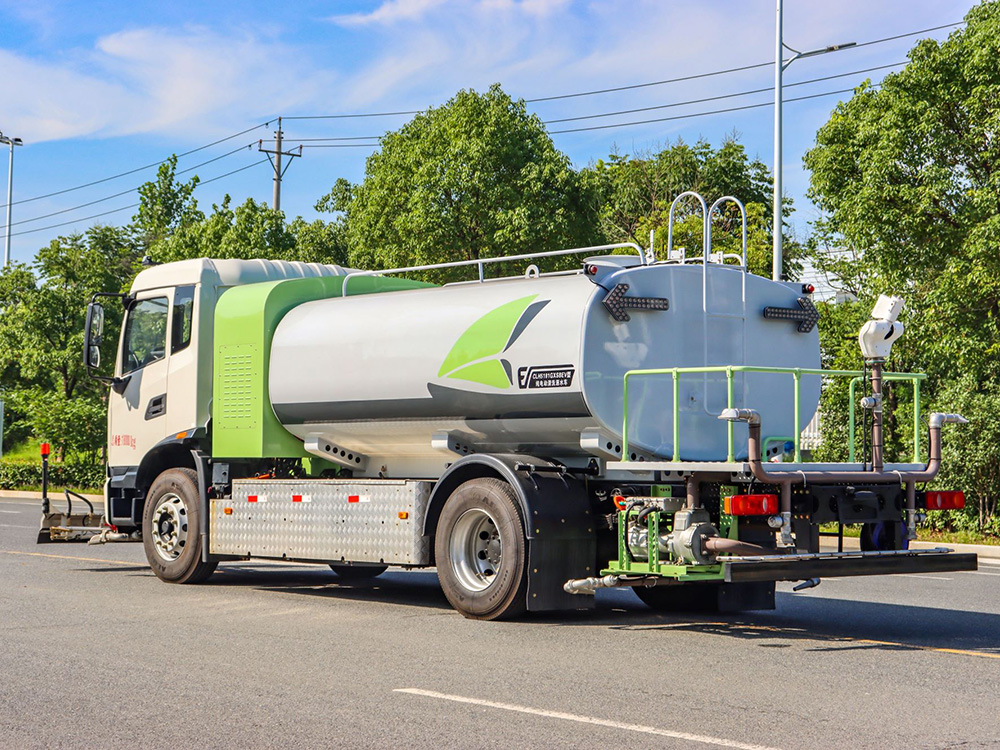

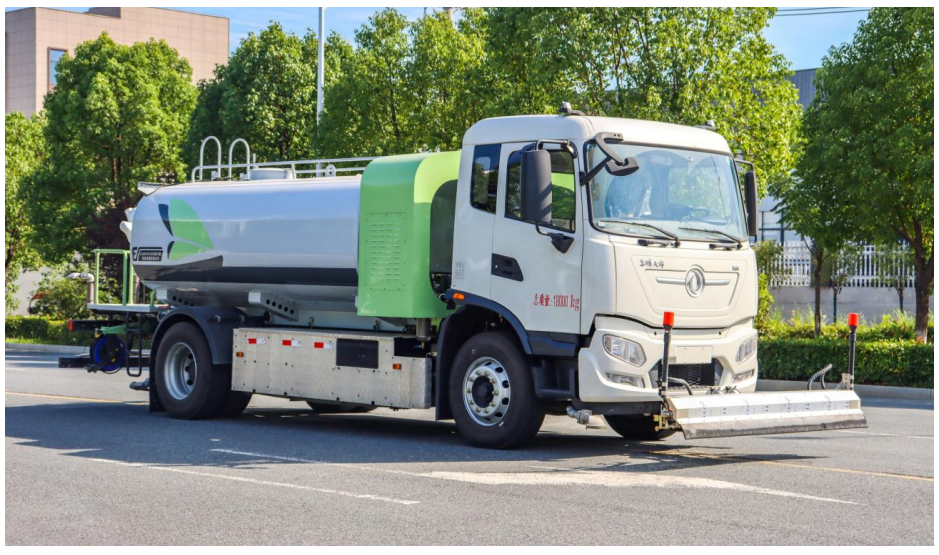

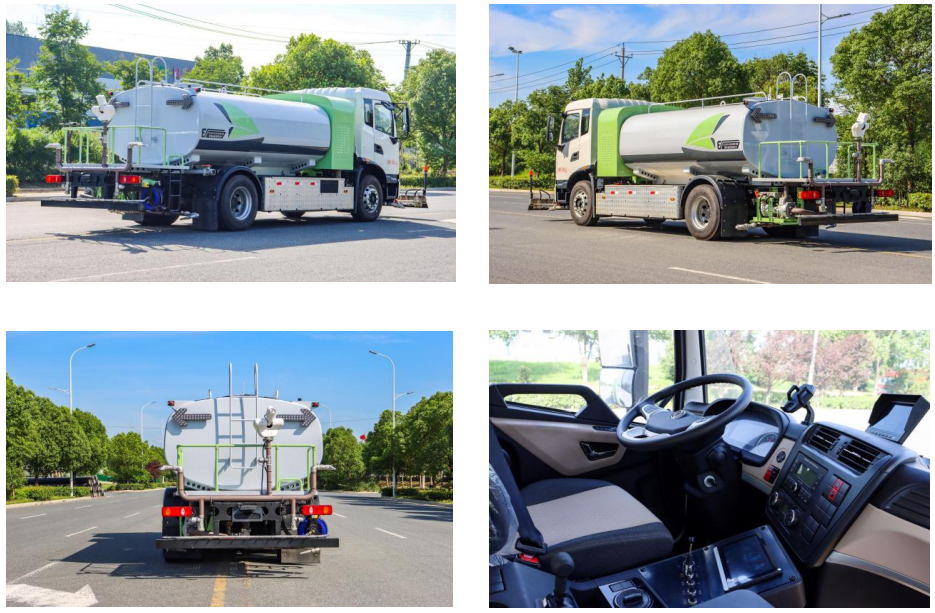

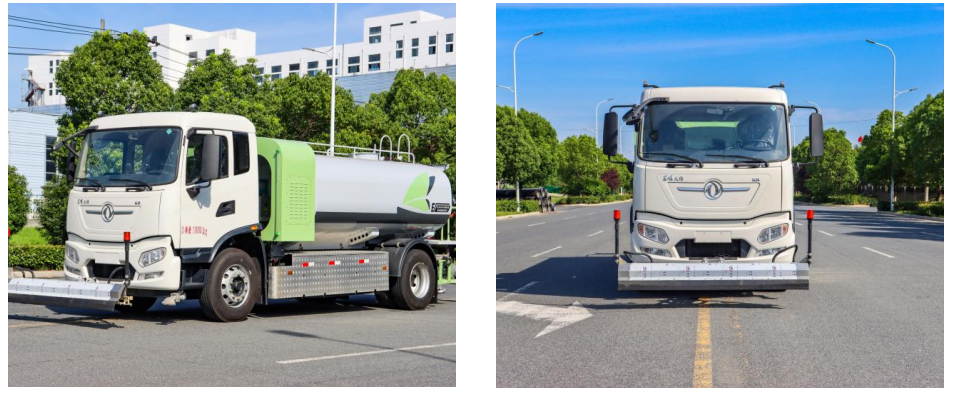

整车展示

车辆参数

车型介绍

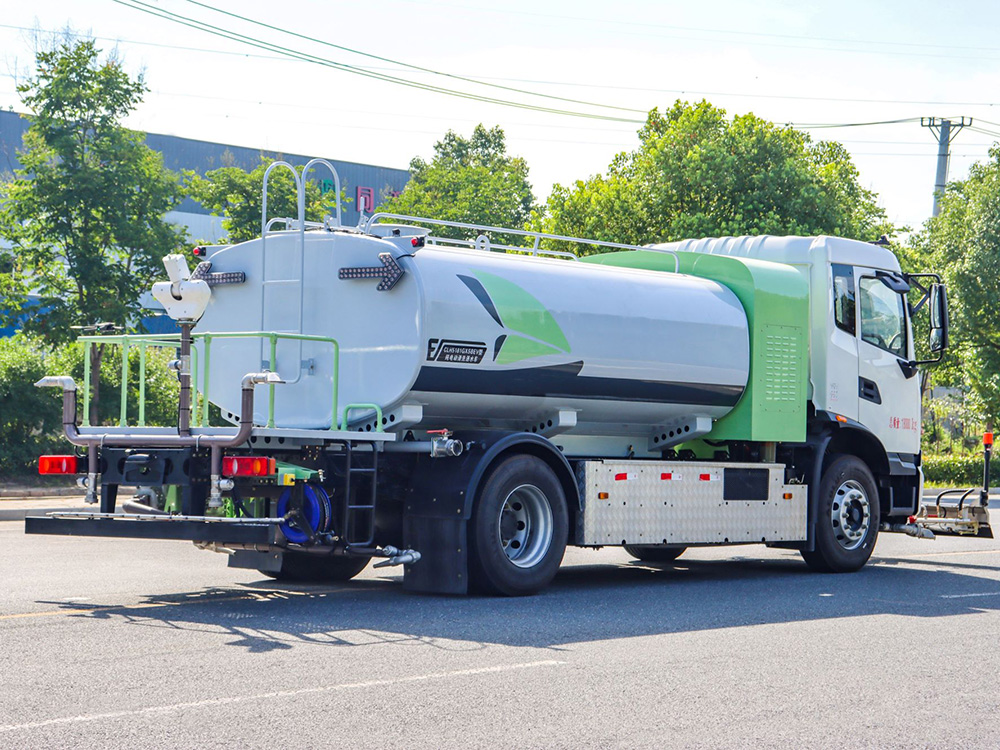

CLH5181GXSBEV型纯电动清洗洒水车是我公司研制开发的高效环卫车。整车动力强劲 ，结构   ** ，冲、洗、洒相结合 ，作业效果好。一次作业 ，三重收获 ，园林绿化、路面保洁、工地降尘 ,  功能全面 ，效果良好。

该车采用东风天锦纯电动二类底盘，并加装上装电机动机及其传动装置、专用水泵、水罐、管路 、喷洒装置、清洗装置、降尘系统、高压清洗系统、气动系统、电气系统等部件改装而成。电机 、电控、水泵、阀门、关键**元件等配套件均采用国际知名品牌。

功能概况:

城市道路、码头、隧道桥梁等路面的保洁、冲洗。

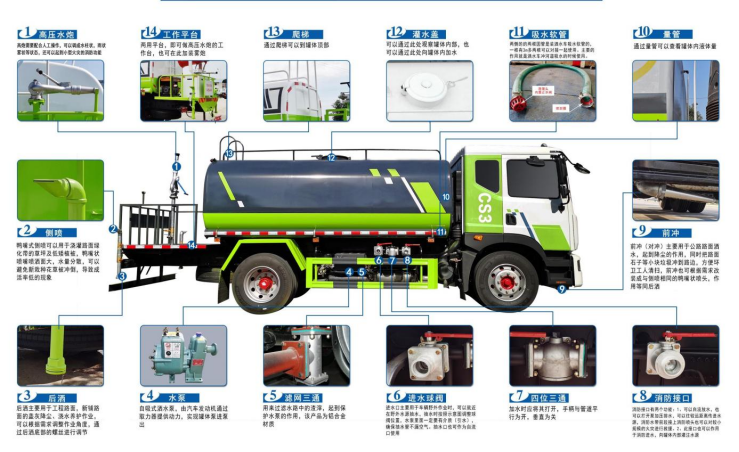

分解图

性能及特点

东风天锦纯电动车洒水车产品亮点：

一、底盘：

采用东风商用车有限公司的 DFH1180EEV9纯电动二类底盘改装 ，该底盘标配冷暖空调、轿车级多 功能方向盘、具有低速巡航功能。整车采用CAN 网络通讯 ，拓展了远程故障诊断监控系统、 电池   充电监控系统、故障代码自动存储系统等。针对高压电气特点 ，开发了高压互锁系统、高压设备二 级绝缘系统、故障诊断与处理系统等 ，确保整车安全 ，是目前国产**、质量**可靠的纯电动二 类载货底盘。

底盘电机：

底盘电机采用了精进电动科技股份有限公司生产的TZ220XY201型驱动电机 ， 电机额定功率100kw ,  电机扭矩580N.m ， 电机峰值功率200kw ， 电机峰值扭矩580N.m。通过整车**器根据整车运  行情况调节电机的工作 ，驱动电机防护等级IP67。

底盘电池：

采用宁德时代新能源科技股份有限公司所生产原装电池包（电芯和电池管理） ，处于国内**水  平。带有自动检测与被动均衡功能的能量管理系统 ，保证电池一致性 ，使整车动力性能好、效率  高、工作安全可靠等优点。车型方案中磷酸铁锂电池是302Ah 电芯 ，循环寿命长 ，安全性高 ，电 芯散热性能优良 ， 内阻小 ，且一致性好。

底盘电控：

采用**水平的整车**器硬件 ，软件配备智能能量管理系统 ，将电机工作点尽可能引往高效 区 ， 同时具备制动能量回收 ，提升整车综合经济性 ，整车**器防护等级IP69。

二、低压水路系统：

该洗扫车的清扫系统采用“前冲＋侧喷＋后洒＋高炮”的结构 ，通过管路将相关作业喷头与低压水 泵联系在一起 ，整体结构** ， 电气化自动** ，提高了工作效率。

三、高压水路系统：

高压水路系统主要由水滤、高压水泵、 喷嘴、管路等组成 ，能实现路面冲洗、前高压清洗、后高压 喷雾等功能。主要特点如下：

高压水路系统采用气缸**高压球阀开关 ，汽车底盘**贮气罐取气 ，环保节能 ，避免了使用液压 油缸**开关发生漏油后的二次污染。

高压水泵采用知名品牌高压柱塞泵 ，额定工作压力10MPa ，效率高 ，可靠性好。

高压水泵进水口设有过滤精度120目的水过滤器, 避免杂质进入高压水泵, 延长水泵的使用寿命。高 压水路系统设有卸荷阀、安全阀多重保护,管道上装有压力表对水压进行监控 ，确保高压水路系统  正常稳定工作;

管路布局合理 ，无干涉 ，管路整体美观 ，容易检修更换。且管路密封采用锥密封形式 ，更加牢靠， 能减少泄露风险。接头均采用国内知名品牌 ，质量稳定可靠。

四、箱体：

罐体采用高强度钢焊接成型 ， 内部阿克苏防腐涂层 ，表面光滑、强度高 ， 内置防波板 ，通过密封

性试验 ，杜绝漏水隐患；罐体整体性能优良 ，质量可靠。 人性化设计：

清水箱设置液位显示装置 ，驾驶室内有语音报** ，提示水位情况 ，方便操作者实时了解箱体内水 位状态；

罐体侧边设有加水口 ，方便加水。

五、上装电机及其传动装置：

上装作业采用负载**驱动技术路线 ，低压水泵、高压水泵由两个电机分别驱动工作 ，可根据不 同作业环境 ，实时调整水量 ，确保**作业效果。 电机及电控采用水循环冷却 ，确保了**环境 下的正常工作。

六、电控系统：

车辆采用“操控屏+**器+CAN 总线操作面板”的**模式。作业起动和作业停止时 ，上装电 机转速**、 阀门开启和关闭、 喷架的收缩等作业装置全由一键** ，操作简便。车辆作业由在 驾驶室内操作装置实现。

操控屏 ：位于驾驶座右前方 ，主要用于**车辆的各种洗扫作业、 以及显示监控画面。

翘板开关 ：位于驾驶座前方收音机盒的右侧**排中间 ，用于上装电机动机的起动和熄火。操作 面板 ：位于车辆右侧后轮之后 ，主要用于垃圾箱的卸料、调试维修。

七、作业模式：

系统设置了前冲、侧喷、后洒 ，高炮、前喷架（选装） 、右喷雾（选装） 、手动喷**等多种作业 模式。用户可根据作业需要 ，选择合适的作业模式进行作业。作业模式选定后 ，一键起动作业 ， 需参与作业的所有机构 ，会按规定的顺序自动伸出并运转作业。需要停止作业时 ，一键停机 ，工 作中的所有作业机构 ，会按规定的顺序自动停止运转并收回到原始状态。

上装电机转速**装置： 上装电机动机正常工作的工作转速由电气系统自动** ，共有 高压冲洗和低压冲洗 2 种选择。

车辆设有彩色视频后视系统 （    选装） ：   车辆后部装有摄相头 ，摄像头监控画面显示于操控

屏上 ，监控画面通过触摸可放大为全屏显示。作业时 ，可以在驾驶室内检查监视清洁效果。倒车 时可以导航 ， 防止追尾。

语音报**系统 （选装）： 本车配备的语音报**系统能在作业和卸车时发出多种语音报**和

提示信息 ，有“水箱水位低 ，不能进行清洗作业”等条语音提示信息 ，还有多条音乐提示信息和 轰鸣报**信息等 ，方便 ，实用。

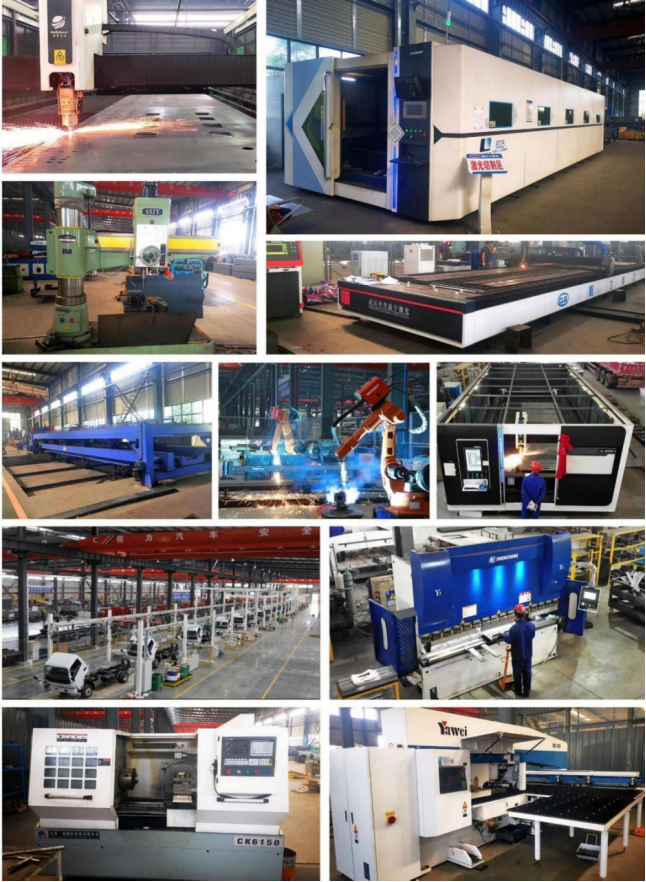

生产设备

集团荣誉

程力集团排名湖北省民营企业100强第11位 ，湖北省民营企业制造业100强第4位 ，入围 **民营企业500强。湖北省国税局“全省国税百佳纳税人” ，湖北省“高新技术企业”，

湖北省“守合同重信用”企业等荣誉称号；集团党委被评为“湖北省非公有制经济双强百佳 党组织”；“程力威”洒水车被评为“湖北省**”；“程力威”荣获湖北省****、中 国****。

售后服务

我们秉承“质量**、信誉**”的服务宗旨。在致力于研发、生产满足市场需求的高性 能专用车产品的同时 ，完善的售后体系为用户更加放心的使用专用车产品提供保障。程力集   团专用车已实施全国联保， 目前全国已有300余家程力专用车特约维修服务站 ，让你使用安心 ,  售后无忧 ，在此我们做出如下承诺:

一、免费维修方案及期限

1、跟踪服务时间:终身维修;

2、专用车行业全国**实施“免**保”政策。

3、 自交客户之日起 ，在正常使用范围内 ，行驶1万公里内或一年内免费修理(不包括易损件和 电器部分 ，具体见《用户服务手册》) ，保修期外 ，负责维修。

4、服务到位时间:车辆故障可到当地程力专用汽车股份有限公司特约维修服务站进行车辆维修 ,  4小时内给予回复 ，24小时内给予故障处理(除厂家调件时间);若符合外出救援条件 ，将委派 用户所在地的程力特约维修站24小时内到达现场检修(偏远山区除外或延长);

二、保修期后配件供应方式

1、方式:根据用户要求， 由用户所在地程力集团特约服务站统一供应或由我厂区域管理**直 接供货;2、配件只收取成本费 ，不追加其他费用;

3、产品底盘故障底盘、发动机部分的质量保修由对应生产厂家负责处理 ，具体地址详见随车 发送的底盘服务站名录或直接拨打电话到我公司查询。具体全国特约维修服务站名录见程力  专用汽车股份有限公司《用户服务手册》。
