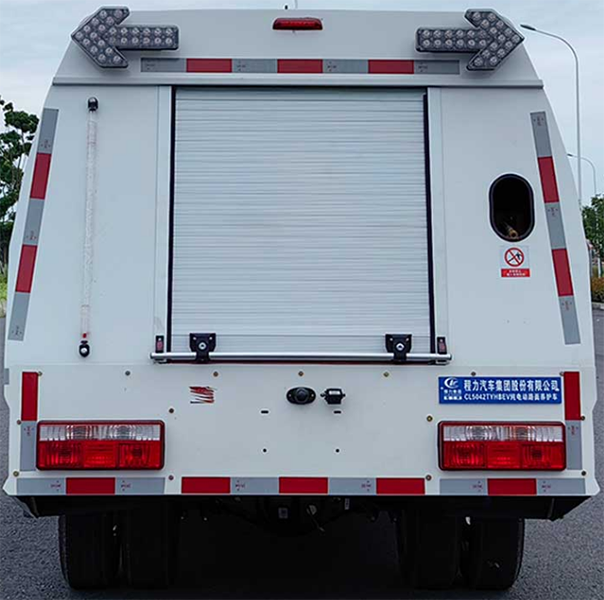

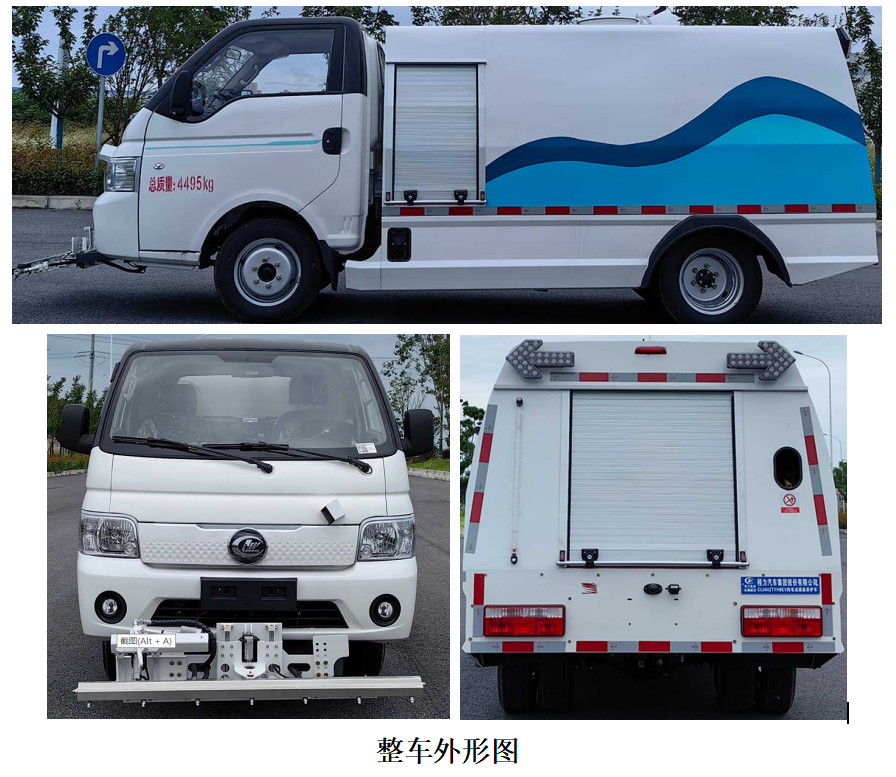

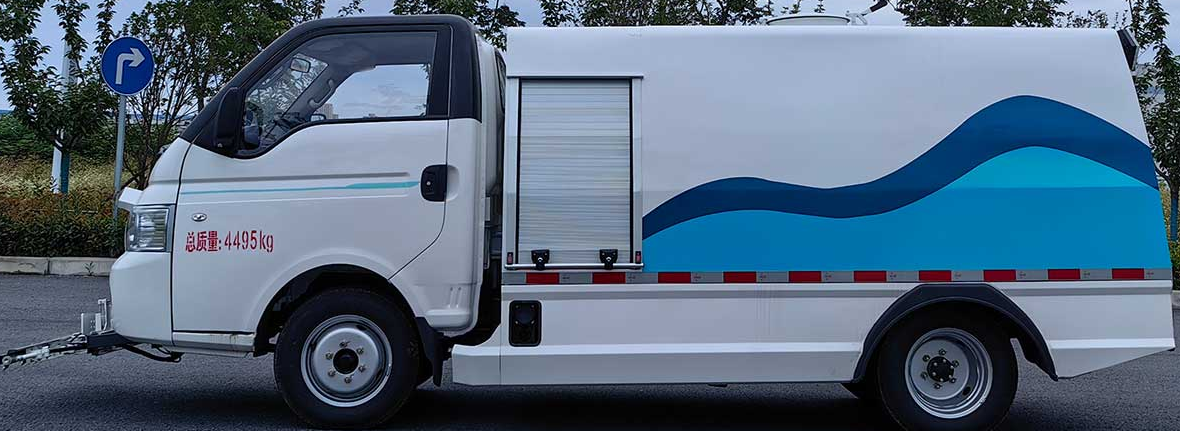

4.5吨纯电动路面养护车
该款4.5吨纯电动路面养护车是我公司开发的全新一代环卫产品，采用我司自研CL1041JBEV型二类载货汽车纯电动底盘改装。该底盘是由我司自主研发，并结合我司在环卫车行业深耕多年的经验和技术，深入调研市场终端客户及环卫上装改装厂，为解决客户痛点及改装厂改装便利性而全新开发的与上装融合设计的一款纯电动路面养护车专用底盘。我司自研专用车底盘具有的优势及特点：
1. 专用底盘
整车设计按照路面养护车上装结构、功能、作业模式进行专用化设计，实现底盘零改制。
2. 大数据分析整车使用工况
根据路面养护车实际使用工况，量化整车参数需求；
3. 整车CAE分析、轻量化设计
整车经CAE分析优化，实现整车轻量化，同等电量配置行业**轻，水箱实际容积达到2.5m³。
4. 底盘上装融合设计
上装与底盘融合设计，系统集成度高，故障率低。
5. 人性化操控系统
采用实体旋钮+遥杆操控，人性化设计，操作简单便捷
整车具备前喷架喷水、点喷喷水、左右角喷，手持喷**等多种作业功能，其中前喷架和点喷可上下左右调节，均可单独或组合使用，罐体有效容积2.5m³，同级别行业**；
本产品即可用于高压清洗路面、 路缘， 进行喷雾降尘， 调节空气湿度， 改善空气质量， 并能用高压水**清洗路标、 广告牌等。车辆不仅用于城市狭窄路段、步行道路的日常作业，还可用于车辆保洁（例如：车辆本身自洁、清洗垃圾填埋场车辆及其他车辆）。
表1 主要技术参数
项目 | 参数 | 备注 | |
公告参数 | 整车公告 | CL5042TYHBEV | |
底盘公告 | CL1041JBEV | ||
质量参数 | **总质量（kg） | 4495 | |
整备质量（kg） | 2860 | ||
载质量（kg） | 1505 | ||
尺寸参数 | 长×宽×高（mm） | 5440×1880×2250 | |
轴距（mm） | 2800 | ||
前伸/前悬/后悬（mm） | 365/1260/1015 | ||
动力电池 | 电池类型 | 磷酸铁锂 | |
电池厂家 | 国轩高科 | ||
电池组合方式 | 2箱（1P20S）电池 | ||
电池电量（kWh） | 57.6 | ||
标称电压（V） | 384 | ||
标称容量（Ah） | 150 | ||
动力电池系统能量密度（W·h/kg） | 175 | ||
底盘电机 | 生产企业/型号 | 成都壹为新能源汽车有限公司 | |
类型 | 永磁同步电机 | ||
额定/峰值功率（kW） | 55/110 | ||
额定/峰值扭矩（Nm） | 150/318 | ||
额定/峰值转速（rpm） | 3500/12000 | ||
其他 | **车速（km/h） | 90 | / |
续驶里程（km） | 265 | 等速法 | |
充电时间（h） | 1.5 | ||
专用参数 | 水箱公告有效容积（m3） | 2.5 | |
水箱材质 | 不锈钢 | ||
上装电机额定/峰值功率（kW） | 10/20 | ||
高水泵品牌 | AR | ||
高压水泵型号 | XW30.25 | ||
高压水泵**压力（bar） | 250 | ||
高压水泵**流量（L/min） | 30 | ||
前喷架 | 前喷架喷嘴型号 | B1/4MEG-SS6502 | 65度角喷嘴 |
前喷架喷嘴厂家 | 斯普瑞 | ||
前喷架喷嘴数量 | 7 | ||
前喷架冷水喷水压力（bar） | ≥80 | ||
前喷架上下调节范围（mm） | ±100 | ||
前喷架旋转调节范围（°） | 18° | ||
前喷架清洗宽度（mm） | 1500 | ||
点喷 | 前点喷嘴型号 | B1/4MEG-SS0505 | 5度角喷嘴型号 |
前点喷嘴厂家 | 斯普瑞 | ||
前点喷嘴数量 | 1 | ||
前点喷嘴喷水压力（bar） | ≥100 | ||
方向 | 可进行上、下、左、右全方向点喷 | ||
侧喷 | 侧喷嘴型号 | B1/4MEG-SS0505 | 5度角喷嘴型号 |
侧喷嘴厂家 | 斯普瑞 | ||
侧喷嘴数量 | 2 | ||
单侧侧喷嘴喷水压力（bar） | ≥100 | ||
万向节 | B1/4MEG-SS0505 | ||
手持喷** | 手持喷**冷水喷水压力（bar） | ≥100 | |
1) 罐体材质优良：
水罐罐体采用优质不锈钢材料焊接而成。
2) 结构布置设计合理：
（1）箱体前后部分隔出储水舱和作业装置舱，箱体用连接座与主车架连接；
（2）箱箱体右侧设有加水口，通过快速接头和消防栓连接，在公路右侧可方便加水；
（3）箱体尾部设有水位计，以便观察罐内贮水量；
（4）水箱出口处连接有高精度过滤器，可过滤水路杂质，避免对水泵的损伤。
3) 防腐工艺**：
Ø 罐体采用国际标准电泳工艺，能够在罐体表面形成致密的防腐膜，经久耐用；
Ø 内壁采用进口环保防腐漆处理，耐用更持久；
Ø 高温烤漆工艺，罐体喷漆采用烤漆工艺，油漆与电泳防腐膜结合更紧密。
4）结构强度好：
罐体内设置防波机构，用来减轻车辆运行过程中罐内清水对罐体前后的冲击，并增强了罐体的刚性。
1) 整车工作原理（高压水泵系统）：
利用定制开发高压水泵驱动电机驱动高压水泵 ，产生具有一定压力的高压水流,分别利用前喷嘴、点喷冲喷嘴和角喷喷嘴来实现对路面的冲洗，手动软管卷盘接手持喷**实现对道路、墙面的冲洗。
2) 功能配置
配置类型 | 序号 | 名称 | 图片 | 参数 | 说明 |
标配 | 1 | 前喷架 |
| 冲洗宽度≥1.6m 可升降（上下100mm），可左右摇摆20°，可喷到路牙 | 通过线状高压水幕对道路路面进行清洗，车辆操作零活，在狭窄道路优势更明显 |
2 | 前点喷 |
| 进行上、下、左、右全方向喷水 | 通过柱状单点清洗，将车辆前方路段大块垃圾冲散 | |
3 | 前左角喷 |
| 万向调节喷嘴 | 通过角喷清洗路牙石、护栏底座等作业场景 | |
4 | 卷管盘+手持喷** |
| 20米卷管盘，带弹簧护套，减少胶管磨损 | 使用高压喷**清洗路标、广告牌等 | |
5 | 手握开关式手推喷架 |
| 清洗宽度≥1.2m | 在车辆无法到达区域，将手推喷架连接箱体水源，对该区域进行道路清洗 |
1）专用工作装置系统采用CAN总线**系统，并可通过旋钮实现调速**；
2）设置有低水位语音报**装置和缺水自动停机功能，防止水泵缺水运转，提高水泵使用寿命；
3）标配冬季排水功能：冬季作业结束后，启动工作装置，在驾驶室内操作一键排水按键，自动实现所有水路中阀门的顺序开关动作，排出所有水路中的残余水量；

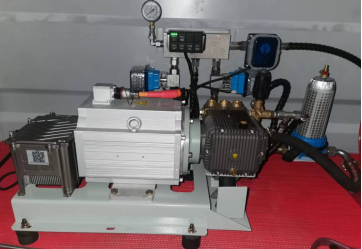

图1 动力单元

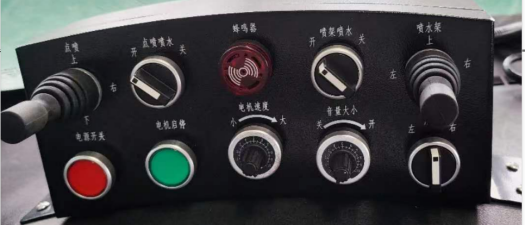

操控盒
采用旋钮操控盒，操作简单、便捷，配有水泵调速旋钮，可根据实际作业需求进行调整；
图2 操控盒
语音播报器
可以用于播放音乐，具备多种的语音提示和音乐报**，准确播报各种安全提示和故障点。
上装电机标配10kW专用电机,整车标配1.6米喷水宽度的前喷水架+30升水泵,其前喷架压力10兆帕,喷**压力8兆帕，满足客户作业要求；
采用我司自研CL1041JBEV型二类载货汽车纯电动底盘。该底盘是由我司自主研发，并结合我司在环卫车行业深耕多年的经验和技术，深入调研市场终端客户及环卫上装改装厂，为解决客户痛点及改装厂改装便利性而全新开发的与上装融合设计的一款纯电动路面养护车专用底盘
1) 底盘上装协同设计性能优异：底盘和上装整体设计和制作，上装底盘结构融合设计，底盘预留装配空间和接口，不破坏底盘结构与防腐性能，匹配度更高，性能更优异；
2) 三电系统**：我司自研底盘三电系统采用高度集成方案，针对环卫应用场景特调**软件参数，综合系统效率超过90%，处于行业**水平。
3) 安全程度高：
l 三电系统安全：
纯电动车型严格执行防火、防水、防触电测试，保证车辆在正常运营情况下不能出现由于电池原因导致车辆的安全事故，从而保证乘驾人员安全。
①电池：
a.选用公认安全的磷酸铁锂电池，材料稳定；
b.防护等级高，电池防护等级IP68+IP69，达到行业内**水平；
c.24小时主动监控系统，能全时域监控和评估电池安全。
②电机：
a.驱动电机防护等级达IP68，下雨不影响作业；
b.电机采用抗凝露结构设计，提升电机对坑洼、砂石、积水等糟糕路面的适应性，保证电机在高寒、高湿的环卫工况下作业安全。
③电控：
a.采用高集成度五合一**器，安全性能大幅提升；
b.**器防护等级达到IP68，安全可靠，保证在下雨天工况下作业安全。
4）产品可靠：整车通过零部件（如：电机、电控、动力电池）、系统（如：制动系统、转向系统、悬架系统）、整车三级体系认证，整车经过10万公里可靠性验证，保证车型可靠耐用；
5）车架电泳防腐工艺更耐用：基于环卫车辆作业工况，底盘车型车架采用电泳工艺。电泳涂层耐盐雾性大于720小时，在正常使用工况下，6-8年不发生穿孔、锈烂等结构性腐蚀，更加耐用可靠；
6）省心：
●电机免维护技术：**电机轴承8年免维护技术（目前适用于直驱结构），远超目前行业3年的免维护平均水平；
●快充技术：车辆配备快充技术，**快1.5小时充满；
7）采购渠道一体化品控高：关键零部件、易损件、维护保养件的品牌/型号同一采购，维修/维护更便捷；
8）传动系统适配设计：根据环卫车城市作业工况匹配驱动电机、变速箱、后桥，将驱动电机转速**在经济转速的同时兼顾动力性，更适合环卫工况；
9）驾驶舒适：
10）超长质保验证省心：底盘整体质保12个月，优于行业平均水平。
1) 路面养护车专用底盘：本产品底盘采用我司自研专用路面养护车底盘，底盘零部件、电池、电机、电控及其它零部件选型均根据路面养护车实际使用工况及改装需求进行匹配设计，底盘性能经过充分验证，满足市场路面养护车各种使用需求及工况，底盘成本优势巨大，市场竞争力强；
2) 流水线上装生产：上装生产采用自动化焊接线生产，以高精度的自动化生产作业代替人工作业，上装成本价格优势大，比行业同类上装便宜10%-15%。
本公司致力于打造新能源纯电动专用车一站式采购**，为客户定制新能源专用车底盘及整车，满足市场客户的各种需求。
区别于传统改装车，底盘与上装分别是不同的主体进行售后服务，存在责任主体不清晰、售后效率低下等问题。
本产品是整车一体化设计，对整车进行售后服务。通过大数据平台的故障诊断，可远程解读、识别故障，大大提高了售后服务的效率。
表2 底盘随车工具
序号 | 类型 | 单位 | 数量 |
1 | 反光背心 | 件 | 1 |
2 | 三角**示牌 | 个 | 1 |
3 | 保修手册 | 本 | 1 |
4 | 服务站站点手册 | 本 | 1 |
5 | 使用说明书 | 本 | 1 |
表3 备品备件清单
序号 | 类型 | 单位 | 数量 |
1 | 0度角喷嘴（侧喷嘴） | 个 | 1 |
2 | 过滤器 | 个 | 1 |
3 | 加水管 | 根 | 1 |
4 | 过滤器扳手 | 把 | 1 |
（1）汽车底盘和配套泵的维护保养按相应的使用说明书进行。
（2）车辆使用前应按汽车使用说明书的要求进行磨合。
（3）润滑系统保养：车辆每行驶5000km－10000km时就需清洗保养一次，在遇到发动机噪音过大，加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物，这样可以避免机油高温下的氧化稠化，能有效的减少发动机部件的磨损，从而延长发动机寿命，提高发动机动力。
（4）冷却系统保养：车辆在冬夏换季时应清洗保养一次，希望您正常行驶中每6个月至8个月清洗保养一次，或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（5）燃油系统保养：车辆每行驶800km-1000km时需清洗保养1次，或当你发觉引擎喘抖，迟滞和加速不良，冒黑烟，无力、费油时清洗保养1次。要清除系统内部的胶质和积碳，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（6）变速箱保养：车辆每行驶800km－1000km时清洗保养一次，或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物，恢复密封垫和O型圈的弹性，使变速箱换档平顺，提高动力输出，彻底更换旧的自动变速箱油。
（7）动力转向系统保养：车辆每行驶1000km－2000km清洗需保养一次，或遇转向困难系统渗漏，更换动力转向机配件后，也须清洗保养一次。清除系统中有害的油泥、漆膜，清除低温时的转向困难，制止并预防动力转向液的渗漏，清除转向噪音，彻底更换旧的制动转向液。
（8）制动系统保养：车辆每行驶800km清洗保养一次，或遇ABS反应过早，过慢时清洗保养一次。清除系统中有害的油泥漆膜，清除超高温或超低温时工作失灵的危险，有效防止制动液变质过期，彻底更换旧的制动液。
（1）免费维修方案以及期限？ 1、跟踪服务时间：终身； 2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费； 3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员； 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？ 1、方式：在所在地技术服务站统一供货,根据用户要求由厂方直接发货； 2、配件只收工本费,不加其他费用。
（3）售后服务方式？ 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。 专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？ 供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？ 购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？ 自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？ 专用车不同于小轿车之类的在全国各地设立销售公司4S店，这是由专用车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的专用车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供优质的服务！
