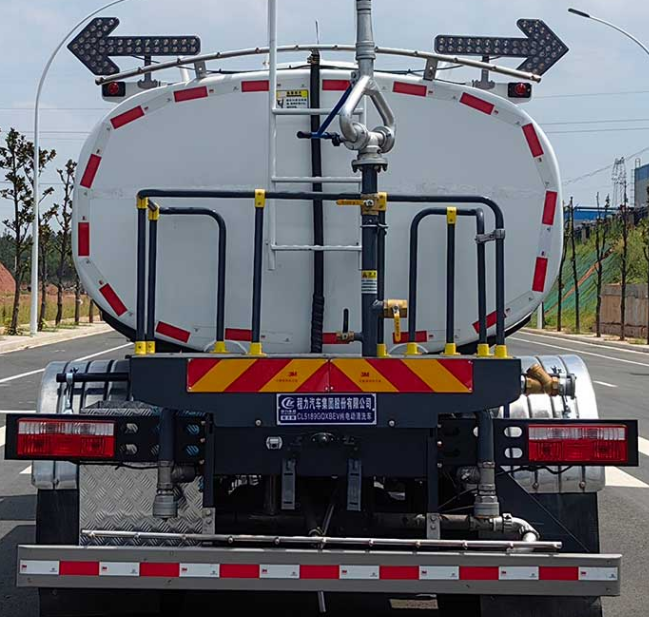

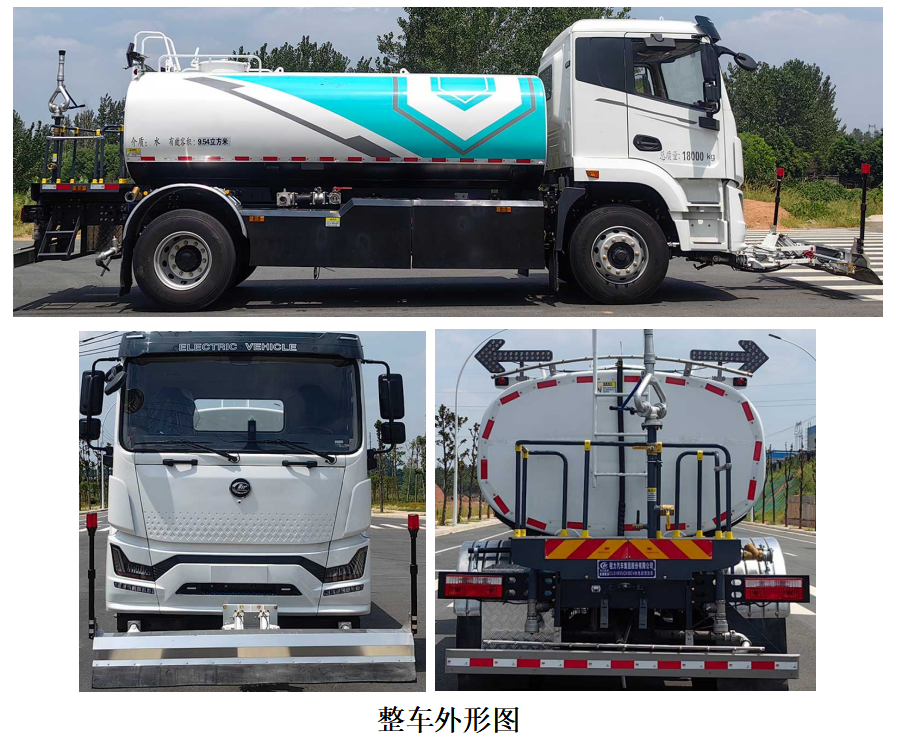

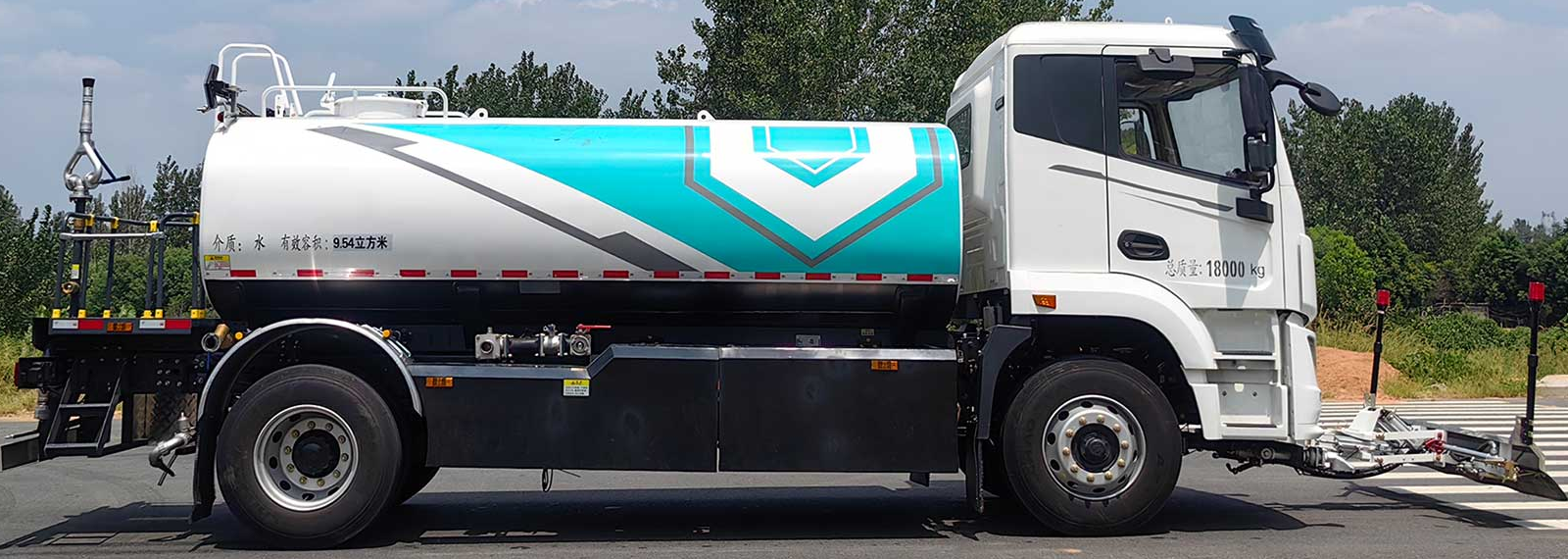

18吨纯电动清洗车
该款18吨纯电动清洗车是我公司开发的全新一代环卫产品，采用我司自研CL1180JBEV型二类载货汽车纯电动底盘改装。该底盘是由我司自主研发，并结合我司在环卫车行业深耕多年的经验和技术，深入调研市场终端客户及环卫上装改装厂，为解决客户痛点及改装厂改装便利性而全新开发的与上装融合设计的一款纯电动清洗车专用底盘。我司自研专用车底盘具有的优势及特点：
1. 专用底盘
整车设计按照清洗车上装结构、功能、作业模式进行专用化设计，实现底盘零改制；
2. 大数据分析整车使用工况
根据清洗车实际使用工况，量化整车轴距、电量、尺寸等参数需求；
3. 整车CAE分析、轻量化设计
整车经CAE分析优化，实现整车轻量化，同等电量配置行业**轻；
4. 底盘上装融合设计
底盘与上装集成式散热系统，自主开发集成式热管理机组，实现整车电机电控、动力电池、上装动力单元散热和驾驶室空调功能；上装与底盘融合设计，系统集成度高，故障率低。
5. 智能**驾驶系统

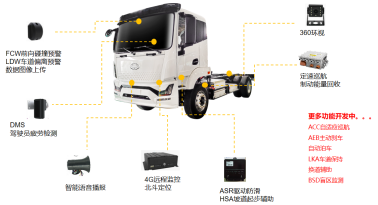

整车具备360环视、定速巡航、制动能量回收、北斗定位、智能语音播报、DMS行为监控系统、驾驶员疲劳检测、作业参数实时显示及在线监控、数据图像上传等多种智能化功能；
6. 多模式作业
整车具备高压前喷架、对冲、后洒、侧喷、绿化水炮、上下降尘喷雾，外接手动喷**等多种作业功能，均可单独或组合使用，罐体总容积10m³，行业**水平；
本产品即可用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业车辆使用，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
表1 主要技术参数
项目 | 参数 | 备注 | |
公告参数 | 整车公告 | CL5189GQXBEV | |
底盘公告 | CL1180JBEV | ||
质量参数 | **总质量（kg） | 18000 | |
整备质量（kg） | 8330 | ||
载质量（kg） | 9540 | ||
尺寸参数 | 长×宽×高（mm） | 7730,7860,7970,8260,8830 ,7840,8080,8370,8940×2550×3050(mm) | |
轴距（mm） | 4500 | ||
前悬/后悬（mm） | 1490/1740,1490/1850 | ||
前/后轮距（mm） | 2016/1868 | ||
动力电池 | 电池类型 | 磷酸铁锂 | |
电池厂家 | 中创新航 | ||
成箱型号 | D173F305-1P33S | ||
电池电量（kWh） | 162.05 | ||
标称电压（V） | 531.3 | ||
标称容量（Ah） | 305 | ||
动力电池系统能量密度（W·h/kg） | 156.8 | ||
底盘电机 | 生产企业/型号 | 中车商用车动力科技/TZ366XS50E | |
类型 | 永磁同步电机 | ||
额定/峰值功率（kW） | 120/200 | ||
额定/峰值扭矩（Nm） | 500/1000 | ||
额定/峰值转速（rpm） | 2292/4500 | ||
底盘电机**器 | 型号 | KTZ54X42SP35 | |
生产企业 | 湖南中车商用车动力科技有限公司 | ||
其他 | **车速（km/h） | 90 | / |
续驶里程（km） | 230 | 等速法 | |
充电时间（h） | 0.5 | 30%-80%soc | |
专用参数 | 水罐公告有效容积（m3） | 9.54 | |
水罐总容积（m3） | 10 | ||
上装电机额定/峰值功率（kW） | 30/45 | ||
低压水泵品牌 | 杭州威龙 | ||
低压水泵型号 | 65QZ-50/110N-K-T2-YW1 | ||
扬程（m) | 110 | ||
流量（m3/h） | 50 | ||
前冲宽度（m） | ≥8 | ||
中对冲宽度（m） | ≥24 | ||
后洒水宽度（m） | ≥14 | ||
洒水速度（km/h） | 7~20 | ||
水炮射程（m） | ≥40 | ||
高压水泵品牌 | AR或上海品孚 | ||
高压水泵额定压力 (MPa) | 10 | ||
高压水泵额定流量 (L/min) | 140 | ||
高压水路额定压力 (MPa) | 9 | ||
前喷架清洗宽度 (m) | 2.5-3.8 | ||
1) 罐体材质优良：
水罐罐体采用优质高强度碳钢材料焊接而成。
2) CAE分析受力分析：
罐体采用椭圆罐体，根据实际工况及受力情况，进行CAE仿真模拟试验全面分析，罐体结构设计更科学合理；
3) 自动化生产工艺：
采用自动化焊接线生产，以高精度的自动化生产作业代替人工作代替人工作业，罐体焊缝均匀一致，经久不漏。
4) 防腐工艺**：
Ø 罐体采用国际标准电泳工艺，能够在罐体表面形成致密的防腐膜，经久耐用；
Ø 内壁采用进口环保防腐漆处理，耐用更持久；
Ø 高温烤漆工艺，罐体喷漆采用烤漆工艺，油漆与电泳防腐膜结合更紧密。
5）结构强度好：
罐体内设置防波机构，用来减轻洒水车运行过程中罐内清水对罐体前后封头的冲击，并增强了罐体的刚性。
6）安全设计：
罐体底部装有防旋涡装置，在车辆进行作业时，罐体内水位会不断降低在出水口形成一个较深的漩涡，这时，部分空气开始吸入水泵导致水泵流量不稳定作业效果变差，噪音增大严重时还会发生气蚀影响水泵寿命。加入该装置，可以防止旋涡形成，提供清水的利用率，延长水泵的使用寿命。
1) 整车工作原理：高压水路系统：利用专用定制高压水泵电机驱动高压水泵，产生高压水流，经喷水架的喷嘴喷出，形成一道高压水作业面，将路面的陈旧污渍清洗干净或高压水经左、右角喷喷出，清洗路缘、道路标线、人行道及隔离带护栏；使用高压喷**还可清洗路标、广告牌、高架桥等；高压喷雾系统，具有强大的喷雾降尘及调节空气湿度功能。
2) 低压水路系统：
利用定制开发低压水泵驱动电机驱动低压水泵 ，产生具有一定压力的大流量水流,分别利用前鸭嘴喷嘴、对冲喷嘴和后洒喷嘴来实现对路面的冲洗和洒水降尘，利用后置绿化洒水炮、前遥控洒水炮（选装）、上下喷雾装置（选装）、手动软管卷盘（可接手持喷**）实现对道路、墙面的冲洗和应急消防等功能。
2）标配及选装功能：
Ø 高压系统：标配：前喷架、左右喷杆、手动软管卷盘；选配：上下环形喷雾；
Ø 低压系统：标配：前鸭嘴、对冲、后洒、绿化洒水炮；选配：后侧喷、前遥控水炮；
3）高压清洗系统：
Ø 水泵输出压力大。采用知名品牌高压水泵，水泵输出压力大，高压水路压力可达9MPa。
Ø 安全可靠。高压水路系统中设有溢流阀（压力调节阀）过载保护。溢流阀既可以用来调节水泵出水压力，还可以用来进行过载溢流卸荷保护。中控阀组上装有压力表对水压进行监控，防止水压力过高，避免安全隐患。
Ø 设计合理。进水口水流进入高压水泵前设有精滤器，避免水中的杂质进入高压水泵，大大延长水泵的寿命，减缓喷嘴堵塞。
4）低压清洗洒水系统：
Ø 低压水泵性能优异，低压水路使用铸铁水泵,流量达到50m³/h，扬程110m，可为低压洒水系统提供充足压力和大流量的水源；
Ø **便捷，各管路喷洒口（除后洒水炮）标配采用气控球阀**开关，操作方便，实用性强。
5）功能介绍：
低压冲洗部分由左右前喷、圆锥后对冲、左右后洒、上下喷雾，绿化水炮等装置构成，喷嘴、喷头、水炮等部件采用行业**品牌零部件，前鸭嘴带万向节结构，上喷雾喷头采用不锈钢高压喷头，手动软管卷盘可外接手持喷**作业，配置标准消防接口加水管，水泵进水口带金属过滤三通阀，水泵出水口带外接水管球阀，主管路中**点设置放水球阀，满足冬季放水需求。

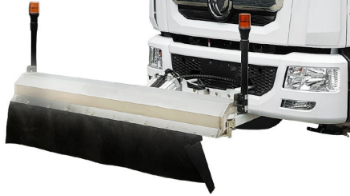

图1 前喷架
前喷架**清洗宽度3.8m，清洗压力**可达9Mpa喷头全开冲洗流量约130L/min， 可实现上下升降、左右偏摆和喷杆伸缩，实现高压洗地作业

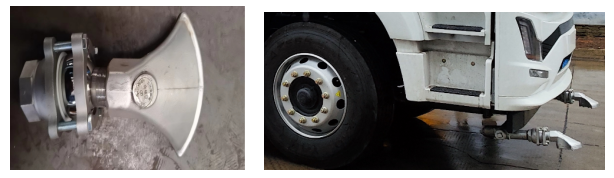

图2 前喷（带万向节）

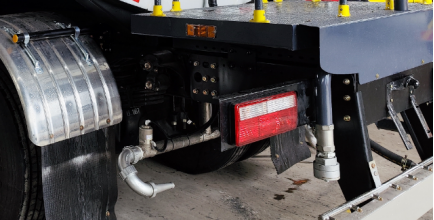

图3 对冲、后洒
360°旋转的后置水炮，可设置成柱状或雾状出水，**远射程超过38米；

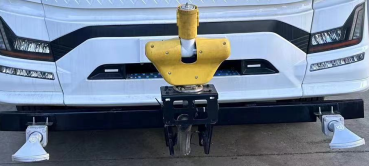

图4 绿化水炮
图5 手动软管卷盘
6）选装配置
序号 | 名称 | 配置照片 | 备注 |
1 | 选装电子水炮 |
| |
2 | 选装侧喷洒水 |
| |
3 | 选装后喷雾 |
|

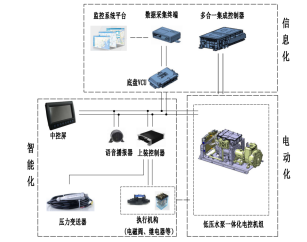

图6 **系统拓扑图
1）专用工作装置系统采用CAN总线**系统，可实时显示工作状态，并可通过旋钮实现调速**；
2）设置有低水位语音报**装置和缺水自动停机功能，防止水泵缺水运转，提高水泵使用寿命；
3）标配冬季排水功能：冬季作业结束后，启动工作装置，在驾驶室内操作一键排水按键，自动实现所有水路中阀门的顺序开关动作，排出所有水路中的残余水量；

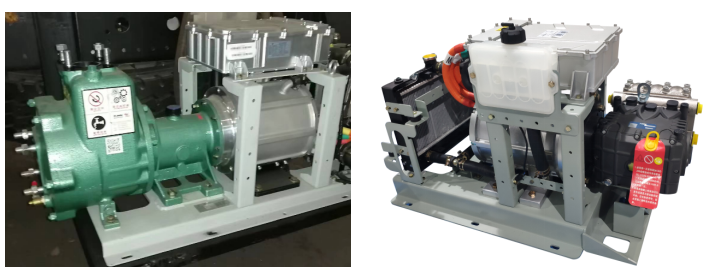

图7 动力单元

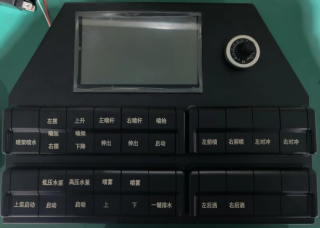

操控盒
采用翘板开关按键操控盒，操作简单、便捷，配有水泵调速旋钮，可根据实际作业需求进行调整；
图8 操控盒
语音播报器
可以用于播放音乐，具备多种的语音提示和音乐报**，准确播报各种安全提示和故障点。
整车设计采用CAE有限元分析，不仅使各部件满足强度和刚度要求，且降低了自重，整备质量8330kg，远低于市场竞品9000+kg，一次性能够装载更多水，单次作业时间更持久。
采用我司自研CL1180JBEV型二类载货汽车纯电动底盘。该底盘是由我司自主研发，并结合我司在环卫车行业深耕多年的经验和技术，深入调研市场终端客户及环卫上装改装厂，为解决客户痛点及改装厂改装便利性而全新开发的与上装融合设计的一款纯电动洒水车专用底盘
1) 底盘上装协同设计性能优异：底盘和上装整体设计和制作，上装底盘结构融合设计，底盘预留装配空间和接口，不破坏底盘结构与防腐性能，匹配度更高，性能更优异；
2) 三电系统**：我司自研底盘三电系统采用高度集成方案，针对环卫应用场景特调**软件参数，综合系统效率超过90%，处于行业**水平。
3) 安全程度高：
l 三电系统安全：
纯电动车型严格执行防火、防水、防触电测试，保证车辆在正常运营情况下不能出现由于电池原因导致车辆的安全事故，从而保证乘驾人员安全。
①电池：
a.选用公认安全的磷酸铁锂电池，材料稳定；
b.防护等级高，电池防护等级IP68+IP69，达到行业内**水平；
c.24小时主动监控系统，能全时域监控和评估电池安全。
②电机：
a.驱动电机防护等级达IP68，下雨不影响作业；
b.电机采用抗凝露结构设计，提升电机对坑洼、砂石、积水等糟糕路面的适应性，保证电机在高寒、高湿的环卫工况下作业安全。
③电控：
a.采用高集成度五合一**器，安全性能大幅提升；
b.**器防护等级达到IP68，安全可靠，保证在下雨天工况下作业安全。
●**驾驶系统：具备360环视、定速巡航、制动能量回收、北斗定位、作业参数实时显示及在线监控、数据图像上传等多种智能化功能；
4）三级验证产品可靠：整车通过零部件（如：电机、电控、动力电池）、系统（如：制动系统、转向系统、悬架系统）、整车三级体系认证，整车经过10万公里可靠性验证，保证车型可靠耐用；
5）车架电泳防腐工艺更耐用：基于环卫车辆作业工况，底盘车型车架采用电泳工艺。电泳涂层耐盐雾性大于720小时，在正常使用工况下，6-8年不发生穿孔、锈烂等结构性腐蚀，更加耐用可靠；
6）省心：
●**驾驶系统：车辆标配3-30km/h定速巡航功能，减少驾驶人员长时间踩踏油门的机会，能有效的提升驾驶者行车体验和缓解脚部疲劳；
●电机免维护技术：**电机轴承8年免维护技术（目前适用于直驱结构），远超目前行业3年的免维护平均水平；
●快充技术：车辆配备快充技术，**快1.5小时充满；
7）采购渠道一体化品控高：关键零部件、易损件、维护保养件的品牌/型号同一采购，维修/维护更便捷；
8）传动系统适配设计：根据环卫车城市作业工况匹配驱动电机、变速箱、后桥，将驱动电机转速**在经济转速的同时兼顾动力性，更适合环卫工况；
9）驾驶舒适：
l 驾驶室采用减震弹簧半浮悬置，提升乘员乘坐舒适性；
l 主驾标配气囊减震座椅，带4向调节，有效提升驾驶舒适性，缓解长时间的驾驶疲劳；
l 标配冷暖空调，提升驾乘感受。
10）超长质保验证省心：底盘整体质保12个月，优于行业平均水平。
1) 清洗车专用底盘：本产品底盘采用我司自研专用清洗车底盘，底盘零部件、电池、电机、电控及其它零部件选型均根据清洗车实际使用工况及改装需求进行匹配设计，底盘性能经过充分验证，满足市场清洗车各种使用需求及工况，底盘成本优势巨大，市场竞争力强；
2) 流水线上装生产：上装生产采用自动化焊接线生产，以高精度的自动化生产作业代替人工作业，上装成本价格优势大，比行业同类上装便宜10%-15%。
本公司致力于打造新能源纯电动专用车一站式采购**，为客户定制新能源专用车底盘及整车，满足市场客户的各种需求。
区别于传统改装车，底盘与上装分别是不同的主体进行售后服务，存在责任主体不清晰、售后效率低下等问题。
本产品是整车一体化设计，对整车进行售后服务。通过大数据平台的故障诊断，可远程解读、识别故障，大大提高了售后服务的效率。
表2 底盘随车工具
序号 | 类型 | 单位 | 数量 | |
1 | 随车工具 | 双头扳手-13X15 | 把 | 1 |
双头起子总成 | 把 | 1 | ||
鲤鱼钳总成-8 | 把 | 1 | ||
小活动扳手总成-200X24 | 把 | 1 | ||
车轮螺栓螺母扳手-27 | 把 | 1 | ||
专用工具袋 | 个 | 1 | ||
轮胎撬棍兼千斤顶摇臂-450 | 把 | 1 | ||
轮毂轴承螺母套筒扳98mm | 把 | 1 | ||
2 | 反光背心 | 件 | 1 | |
3 | 20吨油压千斤顶 | 个 | 1 | |
4 | 三角**示牌 | 个 | 1 | |
5 | 保修手册 | 本 | 1 | |
6 | 服务站站点手册 | 本 | 1 | |
7 | 使用说明书 | 本 | 1 | |
8 | 停车楔 | 只 | 2 | |
表3 备品备件清单
序号 | 类型 | 单位 | 数量 |
1 | 法兰垫 | 套 | 1 |
2 | 消防扳手 | 把 | 1 |
（1）汽车底盘和配套泵的维护保养按相应的使用说明书进行。
（2）车辆使用前应按汽车使用说明书的要求进行磨合。
（3）润滑系统保养：车辆每行驶5000km－10000km时就需清洗保养一次，在遇到发动机噪音过大，加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物，这样可以避免机油高温下的氧化稠化，能有效的减少发动机部件的磨损，从而延长发动机寿命，提高发动机动力。
（4）冷却系统保养：车辆在冬夏换季时应清洗保养一次，希望您正常行驶中每6个月至8个月清洗保养一次，或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（5）燃油系统保养：车辆每行驶800km-1000km时需清洗保养1次，或当你发觉引擎喘抖，迟滞和加速不良，冒黑烟，无力、费油时清洗保养1次。要清除系统内部的胶质和积碳，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（6）变速箱保养：车辆每行驶800km－1000km时清洗保养一次，或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物，恢复密封垫和O型圈的弹性，使变速箱换档平顺，提高动力输出，彻底更换旧的自动变速箱油。
（7）动力转向系统保养：车辆每行驶1000km－2000km清洗需保养一次，或遇转向困难系统渗漏，更换动力转向机配件后，也须清洗保养一次。清除系统中有害的油泥、漆膜，清除低温时的转向困难，制止并预防动力转向液的渗漏，清除转向噪音，彻底更换旧的制动转向液。
（8）制动系统保养：车辆每行驶800km清洗保养一次，或遇ABS反应过早，过慢时清洗保养一次。清除系统中有害的油泥漆膜，清除超高温或超低温时工作失灵的危险，有效防止制动液变质过期，彻底更换旧的制动液。
（1）免费维修方案以及期限？ 1、跟踪服务时间：终身； 2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费； 3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员； 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？ 1、方式：在所在地技术服务站统一供货,根据用户要求由厂方直接发货； 2、配件只收工本费,不加其他费用。
（3）售后服务方式？ 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。 专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？ 供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？ 购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？ 自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？ 专用车不同于小轿车之类的在全国各地设立销售公司4S店，这是由专用车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的专用车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供优质的服务！
