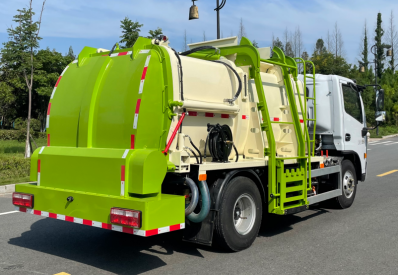

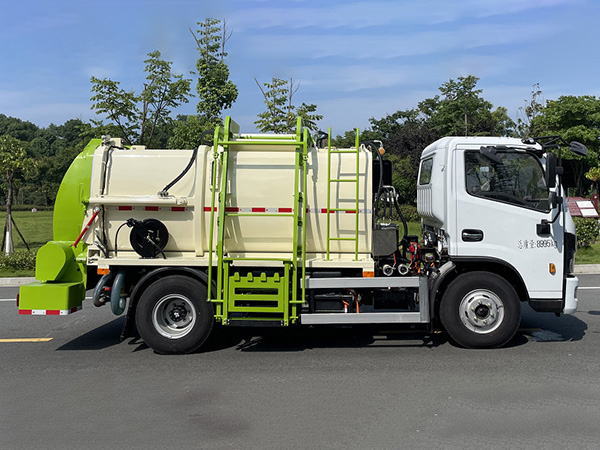

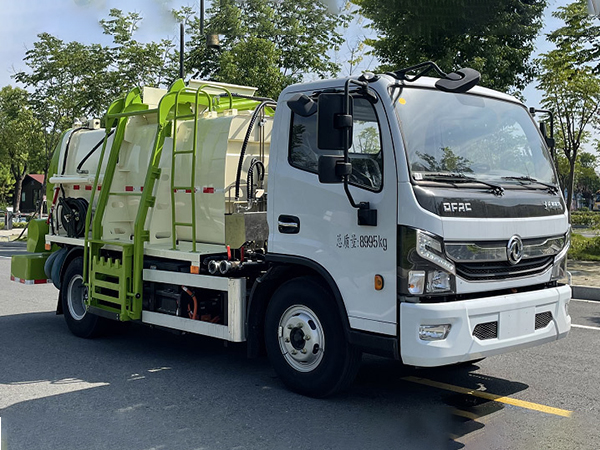

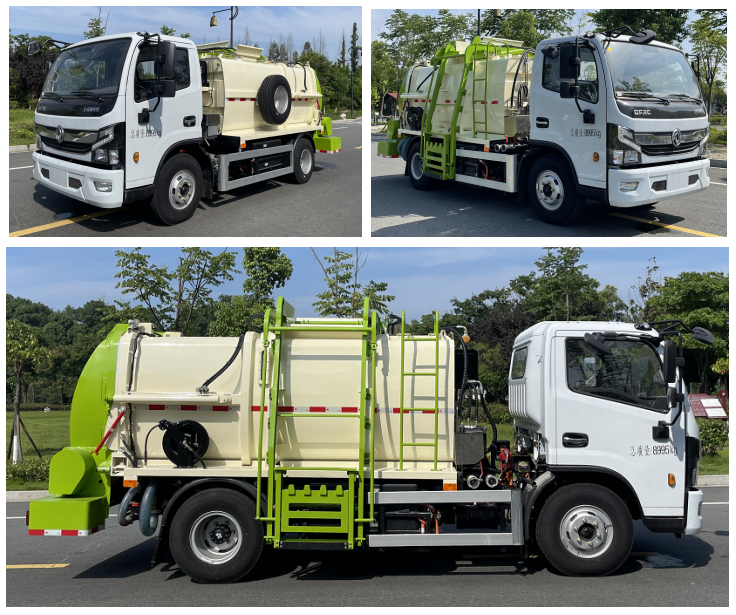

该产品是一款高端智能型餐厨垃圾车，产品采用东风汽车公司EQ1090KACEV型二类载货汽车纯电动底盘改装，加装垃圾箱、推铲、上料机构、液压系统、电气系统等部件改装而成。整车为全封闭型，采用电气液一体化技术，借助机、电、液联合自动**系统，通过垃圾箱、上料机构和推铲等专用装置，实现垃圾收集和卸料。
该产品是作为宾馆、餐馆、企事业单位等餐厨垃圾收集及运输的专用车辆。
垃圾箱可实现箱内餐厨垃圾固液的初步分离，并采用大容积污水箱，提高产品装载量；
电控系统采用无线遥控，并通过作业动作逻辑互锁，保证操作的精准性，杜绝误操作。
表1 主要技术参数
项目 | 参数 | 备注 | |
公告号 | 整车公告号 | CL5091TCABEV | |
底盘公告号 | EQ1090KACEV | / | |
质量参数 | **总质量（kg） | 8995 | / |
整备质量（kg） | 6150 | / | |
载质量（kg） | 2650 | / | |
尺寸参数 | 整车尺寸（mm） | 5715×2425×2810 | / |
轴距（mm） | 3300 | / | |
前/后悬（mm） | 1123/1292 | / | |
前/后轮距（mm） | 1760/1630 | / | |
动力电池 | 电池类型 | 磷酸铁锂 | / |
电池厂家 | 中航锂电科技有限公司 | / | |
成箱型号 | D173F163-2P30S | / | |
电池电量（kWh） | 144.86 | / | |
标称电压（V） | 444.36 | / | |
标称容量（Ah） | 326 | / | |
动力电池系统能量密度（W·h/kg） | 155.63 | / | |
底盘驱动电机 | 生产企业/型号 | **中车/KTZ51X41S-01ZZ | / |
类型 | 永磁同步电机 | / | |
额定/峰值功率（kW） | 80/145 | / | |
额定/峰值扭矩（Nm） | 611/1800 | / | |
额定/峰值转速（rpm） | 1250/3500 | / | |
底盘电机**器 | 型号 | KTZ51X41S-01ZZ | / |
生产企业 | **中车 | / | |
其他 | **车速（km/h） | 90 | / |
续驶里程（km） | 320 | 等速法 | |
充电时间（h） | 1.5 | / | |
上装参数 | 箱体有效容积（m3） | 5.7 | / |
清水箱有效容积（L） | 300 | / | |
污水箱有效容积（L） | 390 | / | |
液压系统**压力（Mpa） | 16 | / | |
卸料时间(s) | ≤45 | / | |
挂桶循环时间(s) | ≤20 | / | |
放桶时间(s) | ≤10 | / | |
后门打开角度(°) | 70° | / | |
后门打开时间(s) | ≤20 | / | |
后门关闭时间(s) | ≤15 | ||
后盖锁紧方式 | 液压锁紧 | / | |
垃圾箱是对餐厨垃圾进行收集和储存的部件，同时也是后门、推铲、底盘、挂桶机构等的重要部件的连接基体。
垃圾箱、后门及清水箱等结构采用304不锈钢材料，耐腐蚀、不生锈。
垃圾箱前端设计有清水箱；底部设计有污水箱，可对餐厨垃圾进行固液初步分离；垃圾箱和后门采用特制加强型硅胶条密封，密封性好，杜绝二次污染。
挂桶机构是将垃圾桶中餐厨垃圾倒入垃圾箱中的部件，由油缸驱动，通过拉杆机构实现倒料和复位。挂桶机构可根据用户需求选配称重系统以实现垃圾重量计量。

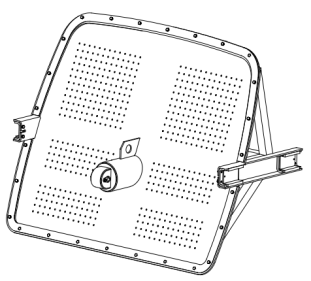

采用推铲卸料，通过油缸驱动推铲，并借助耐磨尼龙滑块沿垃圾箱轨道滑动，通过推铲面板上的圆孔可初步实现固液分离。

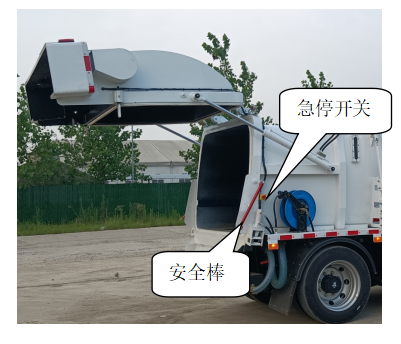

配置急停开关，遇到紧急情况按下急停开关可快速停止上装的所有动作。驾驶室内中控屏与尾部作业面板相互软件逻辑互锁，防止两处人员操作干扰发生安全事故。
箱体后端设置安全棒，当后门举升起来需要维修时，支起安全棒，防止安全事故发生。
语音报**提示音，车辆在做后门开启、关闭时通过语音播报器发出安全提示音，**示旁边人员注意安全。
垃圾箱和后门采用特制加强型硅胶条密封，通过液压锁紧机构实现垃圾箱与后门之间的压紧，密封性好，杜绝二次污染。液压锁紧机构与后门通过软件逻辑关系实现逻辑上的先后动作。

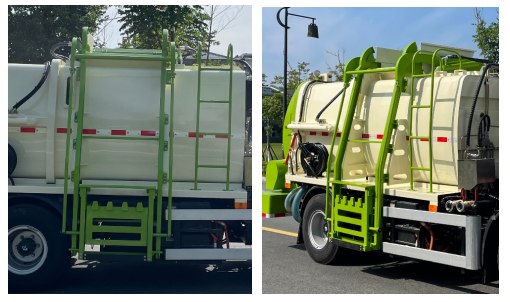

护栏总成由铝合金横梁与优质支架装配而成，外观美观大方。
采用“显示屏+**器+无线遥控器”的**模式。

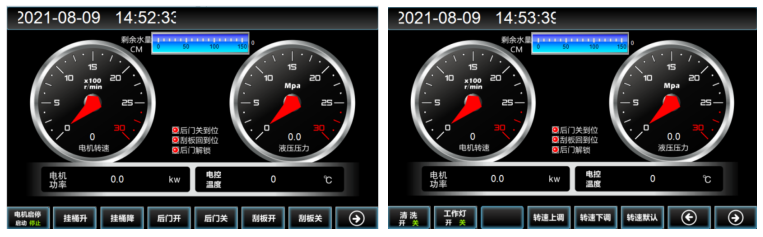

中控屏
采用7.0寸采用带触摸功能的中控屏**，防护等级IP65，分辨率800*480TFT。监控接近开关、传感器信号状态；上装故障代码显示；上装电机、电控电参数监控和显示等功能；
图1 中控屏

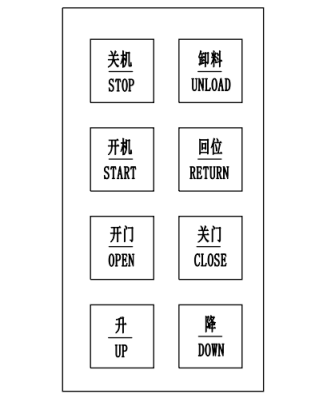

无线遥控器
采用无线遥控器操作作业，方便携带，方便操作。
电池的综合性能。底盘采用中航锂电的磷酸铁锂类型、144kWh大容量动力电池，能量密度为155.63Wh/kg，行业**。动力电池标配液冷热管理系统及电池加热功能，满足车辆在各种环境条件下使用需求。

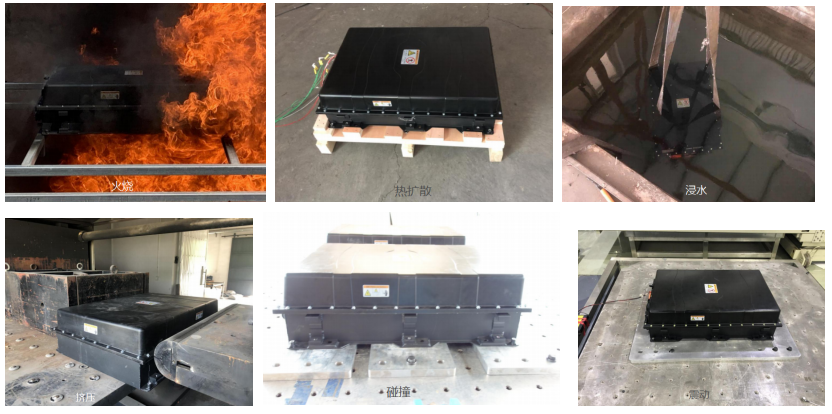

动力电池箱由72和60个L173LF163方形铝壳单体电芯串并联成两种PACK箱，，工作温度范围达-30℃～60℃，具有过温、过充、过放、短路等多重防护，性能稳定、安全可靠。
驱动系统。底盘配置中车电机的145kW大扭矩高效永磁同步型电机，产品可靠、高铁品质，在满足了电动车驾驶的舒适性和经济性的同时，还可实现25%以上的爬坡度。

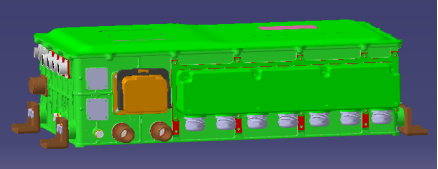

六合一**器。底盘采用成都中车电机有限公司为东风汽车所研制的**一**器，集成了电机**器、助力转向电机**器、空气压缩机电机**、DC/DC、高压输配电和上装高压预充取电共六项功能，其中上装配电30kW大功率取电接口，方便各类型上装电动化功率取电需求。
该**一采用集成化设计，大幅提升功率密度的同时，具有高智能、高稳定、高安全的特点。
安全防护：
l 漏电检测：车辆上电状态可通过绝缘检测模块监控整车是否漏电；
l 多层保护：车辆在正常充放电过程中，整车**器、主控、辅控、电池管理系统多层监控保护电流情况，保证高压安全；
l 主动放电功能：整车下电后，高压电器零部件电压迅速降低到36V以下的安全电压，保证安全。
作业操控分别配置中控屏和无线遥控器，驾驶室内的中控屏可**所有作业操作，并且监控接近开关、传感器信号状态；上装故障代码显示；上装电机、电控电参数监控和显示等功能；
根据餐厨垃圾车的具体作业工况，精准配置电机性能参数，不同动作根据作业需要设置相适应的电机转速，取消节流阀，避免了功率损耗和系统发热，能耗低，噪音小，经济性好。
配置丰富的传感器，根据传感器采集各种信息，建立大数据库。能够预判故障点、故障产生后能够利用监控平台快速的判断和快速的处理故障。根据大数据信息能够精准分析车辆的运营状况。
表2 底盘随车工具
序号 | 名称 | 单位 | 数量 | |
1 | 随车工具 | 双头扳手-13X15 | 把 | 1 |
双头起子总成 | 把 | 1 | ||
鲤鱼钳总成-8 | 把 | 1 | ||
小活动扳手总成-200X24 | 把 | 1 | ||
车轮螺栓螺母扳手-27 | 把 | 1 | ||
专用工具袋 | 个 | 1 | ||
轮胎撬棍兼千斤顶摇臂-450 | 把 | 1 | ||
轮毂轴承螺母套筒扳98mm | 把 | 1 | ||
2 | 反光背心 | 件 | 1 | |
3 | 5吨油压千斤顶 | 个 | 1 | |
4 | 三角**示牌 | 个 | 1 | |
5 | 保修手册 | 本 | 1 | |
6 | 服务站站点手册 | 本 | 1 | |
7 | 使用说明书 | 本 | 1 | |
8 | 停车楔 | 只 | 2 | |
9 | 倒车雷达探头 | 只 | 4 | |
10 | 倒车雷达线束 | 套 | 1 | |
序号 | 名称 | 单位 | 数量 |
1 | 消防水带 | 根 | 1 |
2 | 消防钣手 | 把 | 1 |
3 | 水滤扳手 | 把 | 1 |
4 | 清洗** | 把（含**头） | 1 |
5 | 密封条 | 条 | 1 |
6 | 法兰垫 | 套 | 1 |
（1）汽车底盘和配套泵的维护保养按相应的使用说明书进行。
（2）车辆使用前应按汽车使用说明书的要求进行磨合。
（3）润滑系统保养：车辆每行驶5000km－10000km时就需清洗保养一次，在遇到发动机噪音过大，加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物，这样可以避免机油高温下的氧化稠化，能有效的减少发动机部件的磨损，从而延长发动机寿命，提高发动机动力。
（4）冷却系统保养：车辆在冬夏换季时应清洗保养一次，希望您正常行驶中每6个月至8个月清洗保养一次，或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（5）燃油系统保养：车辆每行驶800km-1000km时需清洗保养1次，或当你发觉引擎喘抖，迟滞和加速不良，冒黑烟，无力、费油时清洗保养1次。要清除系统内部的胶质和积碳，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（6）变速箱保养：车辆每行驶800km－1000km时清洗保养一次，或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物，恢复密封垫和O型圈的弹性，使变速箱换档平顺，提高动力输出，彻底更换旧的自动变速箱油。
（7）动力转向系统保养：车辆每行驶1000km－2000km清洗需保养一次，或遇转向困难系统渗漏，更换动力转向机配件后，也须清洗保养一次。清除系统中有害的油泥、漆膜，清除低温时的转向困难，制止并预防动力转向液的渗漏，清除转向噪音，彻底更换旧的制动转向液。
（8）制动系统保养：车辆每行驶800km清洗保养一次，或遇ABS反应过早，过慢时清洗保养一次。清除系统中有害的油泥漆膜，清除超高温或超低温时工作失灵的危险，有效防止制动液变质过期，彻底更换旧的制动液。
（1）免费维修方案以及期限？ 1、跟踪服务时间：终身； 2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费； 3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员； 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？ 1、方式：在所在地技术服务站统一供货,根据用户要求由厂方直接发货； 2、配件只收工本费,不加其他费用。
（3）售后服务方式？ 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。 专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？ 供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？ 购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？ 自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？ 专用车不同于小轿车之类的在全国各地设立销售公司4S店，这是由专用车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的专用车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供优质的服务！
