18t纯电动餐厨垃圾车CL5180TCABEV
推介书
该产品是程力新能源公司全新自研18吨底盘的基础上，与上装联合一体化设计开发的全新一代餐厨垃圾车。

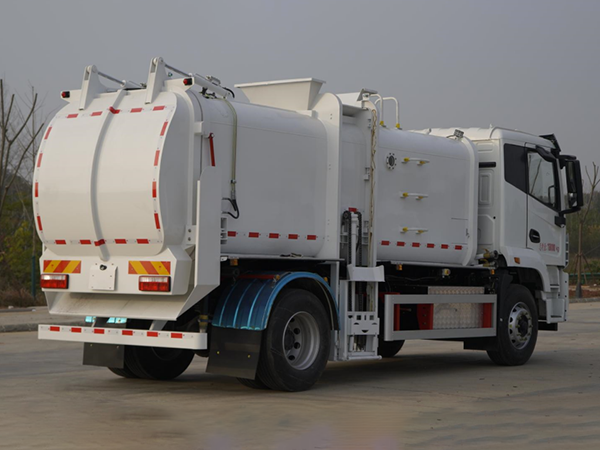

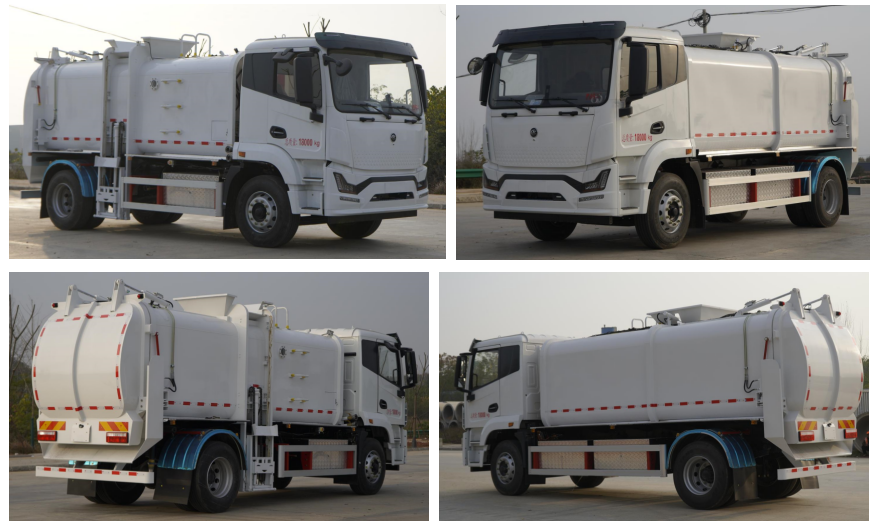

图1 静态照片
表1 主要技术参数
项目 | 参数 | 备注 | |
公告号 | 整车公告号 | CL5180TCABEV | |
底盘公告号 | CL1180JBEV | ||
质量参数 | **总质量（kg） | 18000 | |
整备质量（kg） | 9580（大电量） 9360（小电量） | ||
载质量（kg） | 8290（大电量） 8510（小电量） | ||
尺寸参数 | 整车尺寸（mm） | 7770×2550×3300 | |
轴距（mm） | 4500 | ||
前/后悬（mm） | 1490/1780 | ||
前/后轮距（mm） | 4500 | ||
动力电池 （配置一） | 电池类型 | 磷酸铁锂 | |
电池厂家 | 中创新航科技集团股份有限公司 | ||
电池电量（kWh） | 194.44 | ||
标称电压（V） | 637.56 | ||
标称容量（Ah） | 305 | ||
动力电池系统能量密度（W·h/kg） | 156.8 | ||
动力电池 （配置二） | 电池类型 | 磷酸铁锂 | |
电池厂家 | 中创新航 | ||
电池电量（kWh） | 162.05 | ||
标称电压（V） | 531.3 | ||
标称容量（Ah） | 305 | ||
动力电池系统能量密度（W·h/kg） | 156.8 | ||
电机 | 生产企业/型号 | 湖南中车 | |
类型 | 永磁同步电机 | ||
额定/峰值功率（kW） | 120/200 | ||
额定/峰值扭矩（Nm） | 500/1000 | ||
其他 | **车速（km/h） | 90 | |
续驶里程（km） | 300 | 等速法（大电量） | |
续驶里程（km） | 230 | 等速法（小电量） | |
充电时间（min） | 35 | SOC30%充到80% | |
上装参数 | 垃圾箱容积（ m3） | 10.3 | |
清水箱有效容积（L） | 500 | ||
污水箱有效容积（L） | 760 | ||
推板推出时间(s) | 18 | ||
推板收回时间(s) | 20 | ||
提桶升时间(s) | 18 | ||
提桶降时间(s) | 15 | ||
后门打开时间(s) | 8 | ||
后门关闭时间(s) | 8 | ||
（1）车辆底盘采用程力新能源自研专用底盘，主要优势为：
Ø 底盘和上装整体协调设计和制造，专为压缩式垃圾车打造。上装与底盘同步设计，提前设计布局、预留装配空间和接口，不破坏底盘结构与防腐性能。

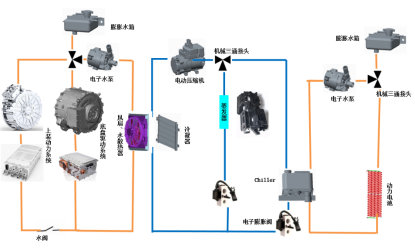

Ø 集成式热管理。
图2 集成式热管理
Ø 涂装工艺：全车结构部件涂装均采用电泳。保证结构件6-8年不腐蚀，更加耐用可靠。
Ø 三电系统：三电系统的匹配设计依据压缩式垃圾车的使用工况，通过大数据分析提取车辆运行使的工作状态，动力系统始终运行在高效区，很节能。
Ø 信息化：整车信息化实时监控；上装作业大数据；精准把握用车习惯，提升管理效率。
（1）电池
防护等级高：电池防护等级IP68，达到行业内**水平。
磷酸铁锂体系，高强度航空铝型材箱体，双电芯热失控下只冒烟不起火；满电针刺，**温度50度。
实时监控电池安全：实时监控单体电压值；实时监控系统总电压值；监控电池组充放电电流；监控电池模组温度；检测电池系统绝缘性能；监测其他高低电平信号；根据整车系统要求和电池状态进行充放电**；**计算动力电池剩余荷电值。
（2）电机
防护等级高：电机防护等级IP68，达到行业内**水平。
保护功能：过温、过载、相间短路、对地短路、过电流、过电压、欠电压、缺相、失速、工作时负载突变等即时停机保护本体不受损坏功能。
（3）电控
1）采用集成四合一**器，高压插头全部采用快插结构，方便装配及检修，高压插接点缩减**7个，提高用电安全性。
2）防护等级达到IP68。
（4）驾驶安全**
Ø 360°环视系统：通过位于车头、两侧、车后四个摄像头来实现全方位可视。通过可视监控车辆周边的情况方便驾驶人员行车泊车，避免盲区给驾驶人员带来不便，同时具备行车记录仪功能。
图3 360环视图像
Ø 防溜坡：车辆处于坡道上，档位位于驱动档位，车辆将激活防溜坡功能，**电机进入零转速**，实现防溜坡功能。
（5）作业安全
配置急停开关，遇到紧急情况按下急停开关可快速停止上装的所有动作。
箱体后端设置安全棒，当后门升起来需要维修时，支起安全棒，防止安全事故发生。
语音报**提示音，车辆在做提桶机构举升/下降、后门启闭时，通过语音播报器发出安全提示音，**示旁边人员注意安全。
Ø 充电超快。配备单**快充插座，SOC30%充到80%仅需40分钟时间（环境温度：≥20℃，充电桩功率≥150kW）。
图4 充电口
Ø EPB：电子手刹。
Ø 自动驻车（AUTO HOLD）。
Ø 定速巡航： 5—90km/h定速巡航。
Ø 旋钮式换挡。
Ø 低速蠕行功能。
Ø 静默模式：开启后，低速提示音、上装作业提示音关闭，仅保留右转弯提示音。
Ø 驾驶室手电一体液压举升。

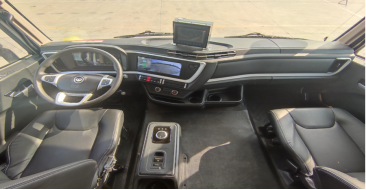

Ø 气囊减震皮质座椅、浮动式驾驶室悬置，乘坐舒适性好，有效提升驾驶舒适性，缓解长时间的驾驶疲劳。
Ø 环抱式座舱，人机交互性好。
图5 驾驶室座舱
Ø 自动空调。
Ø 驾驶室贯通式纯平地板，乘员空间大。
Ø 多功能方向盘。
Ø 12.3英寸全液晶仪表+12.3英寸全液晶触摸式中控屏。
Ø 驾驶室内储物空间大。
Ø 超能装。全304不锈钢材质，干湿分离，总容积11.8方。
Ø 耐腐蚀。垃圾箱采用4mm厚304材料，不锈蚀，使用寿命长。

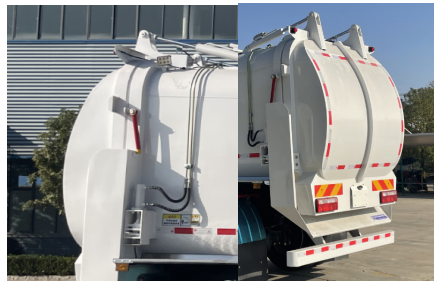

Ø 密封好。采用插销油缸+后门油缸组合锁止密封，同时后门密封条压缩量根据密封效果可调节。后门内部配有接漏槽，用于接残留滴漏。
图6 密封结构
Ø 平顺性好。自研优化设计液压系统，通过电控程序实现各功能的自动控速，达到平稳、无冲击的效果，垃圾桶上料不滴漏。
Ø 固液分离。垃圾箱内具有滤网和污水箱，通过滤网实现固液分离。
Ø 推板卸料功能；满足120L、240L标准垃圾桶使用。
Ø 无线遥控功能。配备无线遥控器，通过电控程序实现各功能的自动控速，达到平稳、无冲击的效果。
Ø 应急操作功能。采用手自一体多路阀，应急使用，没有电控软件介入，无法实现自动控速。

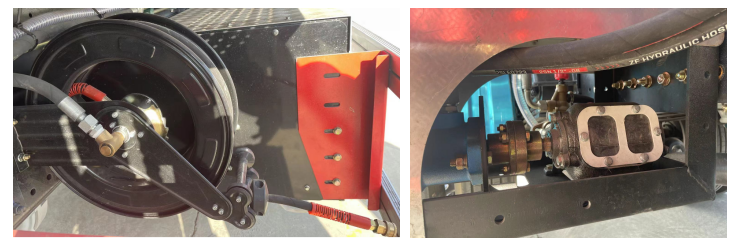

Ø 清洗功能。配置液压马达驱动的高压力、小流量清洗系统，可对车辆及其他作业装置进行清洗。
图7 清洗系统

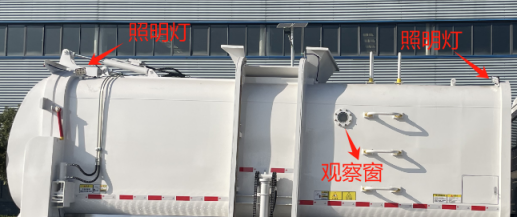

Ø 照明灯。车辆右侧前后各配备了两盏照明灯，用于夜间作业照明。
Ø 观察窗。右侧配有一个观察窗，通过观察窗可以判断装载量。
图8 照明灯、观察窗
Ø 称重系统（选配）。不影响车辆的日常操作习惯，也无需操作工额外的动作，属于智能无人值守的动态称重系统。
（1）称重系统能实现餐厨垃圾清运车辆垃圾装卸过程的单次重量测量和累加重量统计。
（2）称重传感器每次挂桶重量测量的**误差不大于±5公斤（240L标准桶），
（3）每日累加挂桶重量测量的相对误差不大于±5%。
（4）能称出每次挂桶内垃圾的净重并直接在显示仪表上显示。
（5）通过自带的GPS和北斗双模芯片，能进行车辆定位，并通过GPRS无线传输给远端服务器。并能展现每个收运点的垃圾实时倾倒重量。

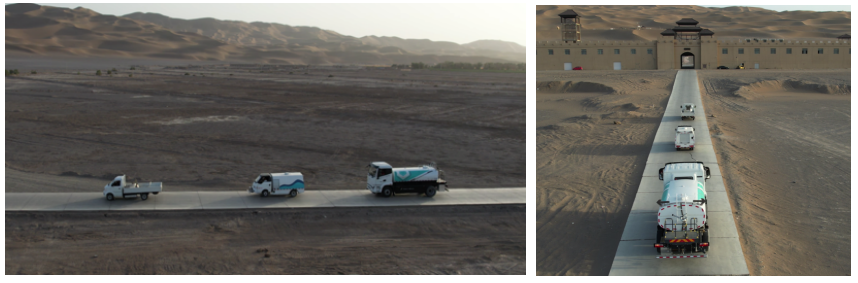

3.7.1 高温试验
国内**进行高温试验的专用车辆。
高温试验地区:高温试验在**维吾尔自治区吐鲁番市进行。吐鲁番市位于**维吾尔自治区中部，全年平均气温13.9℃，高于35℃的炎热日在100天以上。夏季**高气温为49.6℃，地表温度多在70℃以上，有过82.3℃的纪录。道路条件符合GB/T12534《汽车道路试验方法通则》。
主要测试项目：高温环境下整车空调制冷效果、高温暴晒后启动验证、高温暴晒后常规部件验证、高温续航路程验证、高温快充验证、高温可靠性行驶验证等。
图9 高温试验

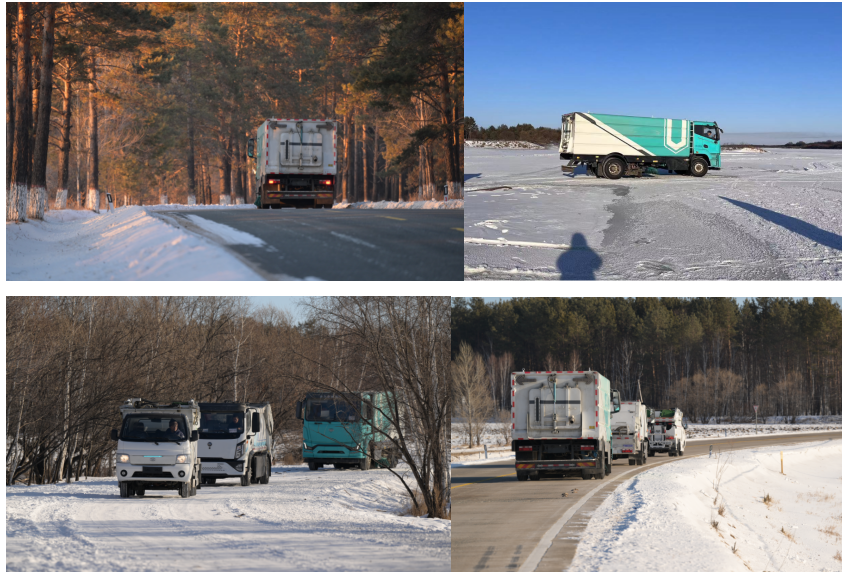

3.7.2 低温试验
国内**进行低温试验以及全路况测试的的专用车辆。
高寒地区试验:高寒试验在黑龙江省黑河市进行。本次试验环境**温度-28℃，道路条件符合 GB/T 12534《汽车道路试验方法通则》。
主要测试项目：（1）整车空调制热效果验证；（2）低温冷启动验证；（3）低温浸车后常规部件验证；（4）低温续航里程验证；（5）低温快充验证；（6）车辆高寒可靠性行驶验证。
图10 低温试验

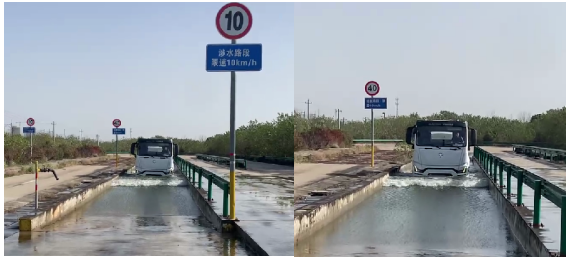

3.7.3 涉水试验
将蓄水池水深调整** 500mm。进行车辆条件准备，并调整车辆荷电状态不低于 50%。
将车辆以前进挡起步进入水池后，缓慢加速**（8±3）km/h 的目标车速后保持匀速行驶直**驶出水池。再将车辆以倒车挡起步进入水池后，缓慢加速**（8±3）km/h 的目标车速后保持匀速行驶直**驶出水池。从车辆达到目标车速时开始计时，直**车辆在500mm 深的蓄水池中累计行驶 10 分钟后试验结束。
绝缘电阻≥500Ω/V 。
涉水过程中车辆未停驶 。
涉水过程中车辆未报故障 。
涉水过程中车辆未降速行驶 。
涉水过程中乘员舱地毯无水渍或积水。
图11 涉水试验

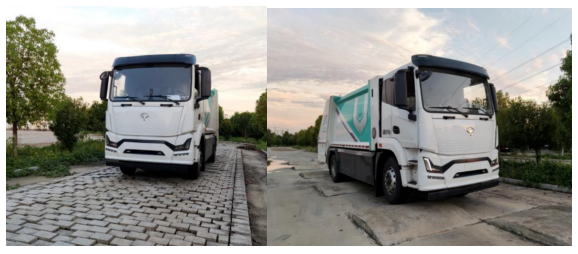

3.7.4 强化路面试验
经过检测线检测合格的车辆将进行更为严苛的道路测试，测试项目有直线加速及制动、S弯、扭曲路、鹅卵石路、比利时路、绳索路、驻车坡道等模拟路况检测。通过模拟道路检测能充分验证车辆转向系、驱动系、传动系的性能，轮胎、前后轴、悬架系统、车架以及车身的强度、振动、异响，行车制动、坡道起步、驻车等性能。
图12 强化路面
表2 配置表
●：标准配置 ○：选装配置 | ||
车门 | 中控门锁（遥控中控） | ● |
电动玻璃升降器 | ● | |
车镜系统 | 整体式视镜：镜面电动调整（主镜）+镜面加热（主镜+广角镜） | ● |
仪表台 | 液晶显示数字仪表 | 12.3寸全液晶 |
真皮座椅 | 司机座椅：四项调节气囊减震式真皮座椅 | ● |
乘客座椅：靠背可调机械式真皮座椅 | ● | |
智能化配置 | 行驶记录仪 | ● |
Auto hold | ● | |
制动安全 | 防抱死制动系统（ABS） | ● |
胎压监测(TPMS) | ● | |
空调 | 暖风-PTC | ● |
制冷-电动空调 | ● | |
操纵系统 | 多功能方向盘带巡航 | ● |
换挡旋钮 | ● | |
EPB电子驻车 | ● | |
电源插座 | 1个点烟器，1个取电口，24V电源接口(1**) | ● |
电源插座总成-USB充电 | ● | |
影音 | 12.3寸中控屏多媒体终端（带倒车影像） | ● |
360度环视系统包含盲区监测（BSD） | ○ | |
前组合灯 | 远/近光灯（LED灯泡） | ● |
前大灯电调节 | ● | |
上装材质 | 垃圾箱/污水箱304不锈钢材质 | ● |
垃圾箱/污水箱Q235碳钢材质 | ○ | |
电量 | 194.44kWh | ● |
162.05kWh | ○ | |
清洗系统 | 清洗系统 | ● |
固液分离 | 固液分离 | ● |
称重系统 | 称重系统 | ○ |
无线遥控 | 无线遥控 | ● |
（1）汽车底盘和配套泵的维护保养按相应的使用说明书进行。
（2）车辆使用前应按汽车使用说明书的要求进行磨合。
（3）润滑系统保养：车辆每行驶5000km－10000km时就需清洗保养一次，在遇到发动机噪音过大，加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物，这样可以避免机油高温下的氧化稠化，能有效的减少发动机部件的磨损，从而延长发动机寿命，提高发动机动力。
（4）冷却系统保养：车辆在冬夏换季时应清洗保养一次，希望您正常行驶中每6个月至8个月清洗保养一次，或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（5）燃油系统保养：车辆每行驶800km-1000km时需清洗保养1次，或当你发觉引擎喘抖，迟滞和加速不良，冒黑烟，无力、费油时清洗保养1次。要清除系统内部的胶质和积碳，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（6）变速箱保养：车辆每行驶800km－1000km时清洗保养一次，或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物，恢复密封垫和O型圈的弹性，使变速箱换档平顺，提高动力输出，彻底更换旧的自动变速箱油。
（7）动力转向系统保养：车辆每行驶1000km－2000km清洗需保养一次，或遇转向困难系统渗漏，更换动力转向机配件后，也须清洗保养一次。清除系统中有害的油泥、漆膜，清除低温时的转向困难，制止并预防动力转向液的渗漏，清除转向噪音，彻底更换旧的制动转向液。
（8）制动系统保养：车辆每行驶800km清洗保养一次，或遇ABS反应过早，过慢时清洗保养一次。清除系统中有害的油泥漆膜，清除超高温或超低温时工作失灵的危险，有效防止制动液变质过期，彻底更换旧的制动液。
（1）免费维修方案以及期限？ 1、跟踪服务时间：终身； 2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费； 3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员； 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？ 1、方式：在所在地技术服务站统一供货,根据用户要求由厂方直接发货； 2、配件只收工本费,不加其他费用。
（3）售后服务方式？ 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。 专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？ 供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？ 购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？ 自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？ 专用车不同于小轿车之类的在全国各地设立销售公司4S店，这是由专用车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的专用车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供优质的服务！
