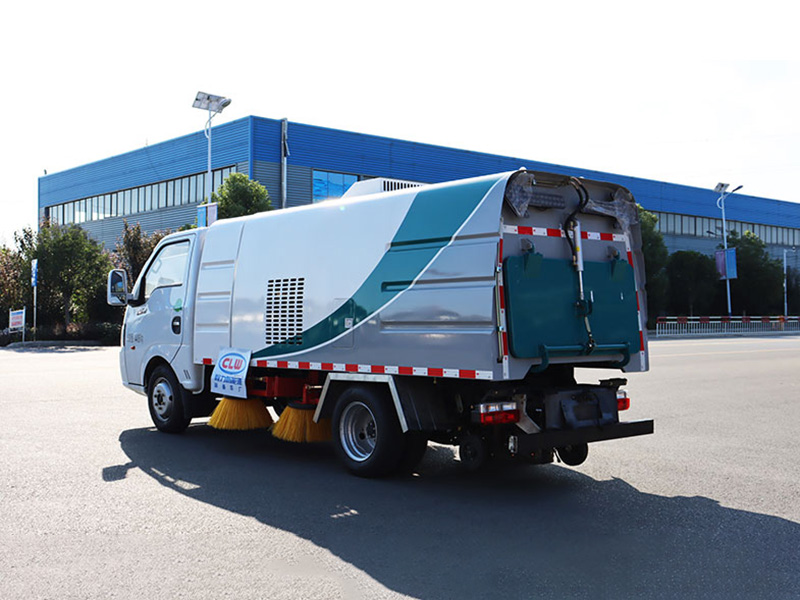

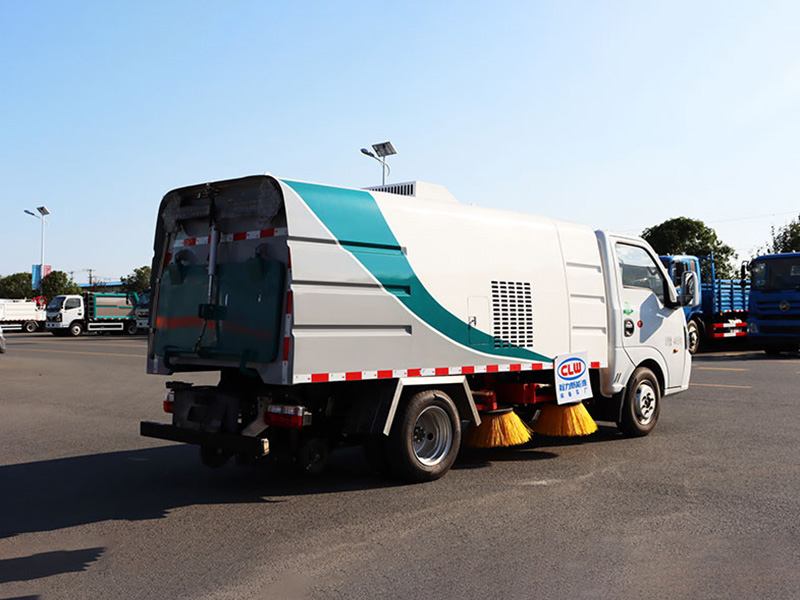

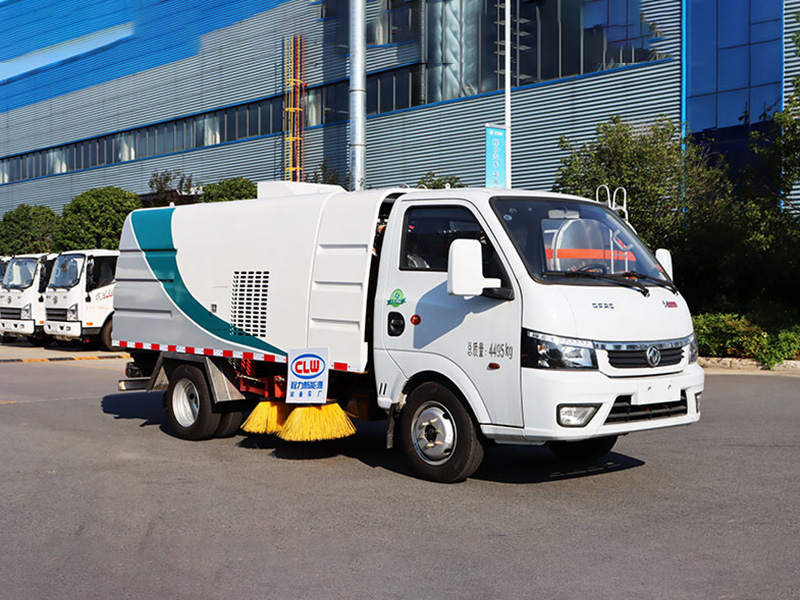

扫路车简介:
1. 采用吸扫混合的方式收集垃圾,湿式除尘、电液**,液压倾翻卸料的作业方式对路面进行清扫作业。
2. 采用永磁同步电机专门驱动风机和液压系统,保证行驶过程中能继续工作,保证清扫过程的连续性。
3. 采用“中置四扫盘+喷雾降尘装置+**隔板+后置吸嘴”的结构布局,让清扫过程中砂石不在飞溅扬尘,此布局便于清扫装置与吸盘的调整与维护,转场作业时整车通过性好。
4. 扫盘有遇障碍自动避让保护功能和自动复位功能,遇到障碍自动回缩,越过障碍自动回位。
5. 扫盘转速可根据各种不同的清扫工况来调整转速,能保证在各种污染状况下都有良好的清扫效果
6. 采用**,高效的专用风机和可随路面自动找平的全浮动式吸嘴,清扫效果好,使用寿命长。
公告型号 | CL5040TSLBEV型纯电动扫路车 | 外形尺寸 | 5570x1650x2180 | |
底盘型号 | EQ1040TACEV4 | 上装容积 | 2.5方 | |
总质量 | 4495KG | 上装电动机额定功率 | 15KW | |
整备质量 | 3580KG | 上装每小时消耗电量 | 12KWH | |
轴距 | 3000MM | 建议充电桩功率 | 120KW | |
轮胎 | 185R15LT 8PR | 充电时间(建议功率下) | 约0.5-1小时 | |
轴数 | 2 | 底盘满载续航里程 | 260 KM | |
底盘电机**功率 | 70 KW | 电池类别 | 磷酸铁锂蓄电池 | |
电池组额定电压 | 386.4V | 电池品牌 | 宁德时代 | |
电池电量 | 66KWH | 燃料种类 | 纯电动 | |
品系 | EV200 | |
公告型号 | EQ1040TACEV4 | |
车型号 | D92-053J | |
驾驶室 | 驾驶室宽(mm) | T15(途逸) 1650mm |
轴距(mm) | 3000 | |
总质量(kg) | 4495 | |
制动方式 | 液压 | |
制动器 | 前盘后鼓 | |
驱动方式 | 直驱 | |
前桥/后桥(T) | 1.5/3 | |
轮胎 | 185R15LT 8PR | |
三电系统 | 电池品牌/类型 | CATL/磷酸铁锂(后背) |
总电量(kWh) | 66.8 | |
电机品牌/类型 | 精进 | |
电机功率(kW) | 42/70 | |
电机扭矩(N.m) | 90/230 | |
**器品牌/类型 | 英威腾 | |
充电方式 | 非车载+车载(6.6Kw) | |
性能指标 | 等速续航里程(km) | ≥260 |
**爬坡度 | ≥20% | |
**车速(km/h) | 90 | |
Ekg(Wh/km·kg) | 0.26 | |
箱体厚度 /涂层 | ||||
箱体容积 | 2.5m³(0.8水1.5尘) | |||
罐体材质 | Q235碳钢或304不锈钢 | |||
上装电机 | 类型 | |||
冷却方式 | 水冷 | |||
专用性能参数 | 垃圾箱容积( m3 ) | |||
清水箱容积( m3 ) | 0.8 | |||
清扫宽度(mm) | 2000-2500 | |||
清扫作业速度(km/h) | 3-20 | |||
**清扫能力(m2/h) | 45000 | |||
抽吸能力 | 密度(g/cm3) | |||
质量(kg) | 1 | |||
抽吸粒度(mm) | ≥50 | |||
垃圾厢倾卸角 | ≥45° | |||
清扫效率 | ≥95% | |||
作业噪声(db) | < 88 符合GB7258规定 | |||
降尘系统 | 喷水形式 | |||
主要元件组成 | 电磁隔膜泵、水过滤器、管路、不锈钢喷架、喷嘴等 | |||
安装位置 | 清扫降尘 | |||
吸尘降尘 | 吸盘吸风口内 | |||
**型式 | 电子**,一键操作 | |||
液压系统 | 型式 | 开放式,电动**集中操纵 | ||||||
主要元件 | 齿轮泵、摆线马达、液压缸、电磁阀、集成块、电磁隔膜泵等 | |||||||
液压油缸 | 海普瑞斯 | |||||||
电磁阀组 | 海普瑞斯 | |||||||
电器系统 | 系统组成 | 由底盘车电路专用工作装置操作**电路组成。 | ||||||
电控箱面板组成 | 主电机转速表、各种操作**开关 | |||||||
**开关 | 上海施耐德 | |||||||
风机系统 | 型式 | 专用高压离心风机 | ||||||
传动型式 | 底盘电机带齿耐高温A带传动 | |||||||
清扫系统 | 型式 | 在底盘前后轴之间,车架两侧对称位置各布置两个可升降、可外伸的立扫扫盘,扫盘旋转由液压马达驱动,转速可调。 | ||||||
主要元件组成 | 扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等 | |||||||
扫刷撑开直径 | mm | φ600-800 | ||||||
扫盘数量 | 4 | |||||||
扫盘倾角调整 | 扫盘 | 前倾5°~15° 外倾5°~10° | ||||||
吸嘴装置 | 型 式 | 吸嘴悬挂在底盘车后轮之间,由吸嘴、滚轮、吸管组成,吸嘴体可随动,吸嘴升降用油缸**双吸口宽吸嘴,吸嘴体与路面随动。液压驱动电气自动**吸嘴升降,弹簧浮动悬挂。 | ||||||
吸管直径 | mm | φ | ||||||
工作状态吸嘴边刚性部份 离地间隙(mm) | 5~8 | |||||||
其他配置 | 报**系统 | 倒车语音报**系统 | ||||||
副操作系统 | 尾部带电控操作系统,**大厢升降及后门开关,避免用户在驾驶室内操作因观察不到后方情况发生安全事故。 | |||||||
手动泵应急举升系统 | 如遇故障造成液压系统不能使用,扫刷、吸盘、大厢均不能升降,可使用手动泵应急举升系统操作。 | |||||||
(1)汽车底盘和配套泵的维护保养按相应的使用说明书进行。
(2)车辆使用前应按汽车使用说明书的要求进行磨合。
(3)润滑系统保养:车辆每行驶5000km-10000km时就需清洗保养一次,在遇到发动机噪音过大,加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物,这样可以避免机油高温下的氧化稠化,能有效的减少发动机部件的磨损,从而延长发动机寿命,提高发动机动力。
(4)冷却系统保养:车辆在冬夏换季时应清洗保养一次,希望您正常行驶中每6个月至8个月清洗保养一次,或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(5)燃油系统保养:车辆每行驶800km-1000km时需清洗保养1次,或当你发觉引擎喘抖,迟滞和加速不良,冒黑烟,无力、费油时清洗保养1次。要清除系统内部的胶质和积碳,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(6)变速箱保养:车辆每行驶800km-1000km时清洗保养一次,或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物,恢复密封垫和O型圈的弹性,使变速箱换档平顺,提高动力输出,彻底更换旧的自动变速箱油。
(7)动力转向系统保养:车辆每行驶1000km-2000km清洗需保养一次,或遇转向困难系统渗漏,更换动力转向机配件后,也须清洗保养一次。清除系统中有害的油泥、漆膜,清除低温时的转向困难,制止并预防动力转向液的渗漏,清除转向噪音,彻底更换旧的制动转向液。
(8)制动系统保养:车辆每行驶800km清洗保养一次,或遇ABS反应过早,过慢时清洗保养一次。清除系统中有害的油泥漆膜,清除超高温或超低温时工作失灵的危险,有效防止制动液变质过期,彻底更换旧的制动液。
(1)免费维修方案以及期限? 1、跟踪服务时间:终身; 2、在交客户使用之日起,在正常使用范围内,行驶10000公里内或一年内免费修理(不包括易损件和电器部分),超过一年,只收取零件费; 3、服务到达时间:省内,二十四小时内到达;其它地区,二十四小时内派出人员; 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除,无故障积极预防。
(2)免费后期配件供应价格方式? 1、方式:在所在地技术服务站统一供货,根据用户要求由厂方直接发货; 2、配件只收工本费,不加其他费用。
(3)售后服务方式? 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式,详见底盘《保养手册》。 专用装置部分的维修,可采用电话、传真的联系方式,供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
(4)技术培训方案? 供货方负责在交车给用户使用前,在用户所在地免费培训设备使用人员,主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
(5)我们是外地的,能不能送车? 购车流程规定客户可以在网上订购,签订购车合同。预付定金。在规定时间内送车到客户指定地点,客户验车合格付全款。
(6)到厂自提车时间? 自提时间:周一至周日,08:00 - 19:00(部分自提点工作时间为9:00-18:00,如遇国家法定节假日,则以新闻发布放假时间为准,请大家届时关注)
(7)我们这里有没有销售点?想看车怎么办? 专用车不同于小轿车之类的在全国各地设立销售公司4S店,这是由专用车的特殊性决定的。利用现在发达的商务网络,客户只要来电来函下订单,按照购车流程进行购车,会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求,为每位用户打造高品质、个性化的专用车,欢迎您来实地考察生产实力及产品工艺,我们会为您提供优质的服务!
