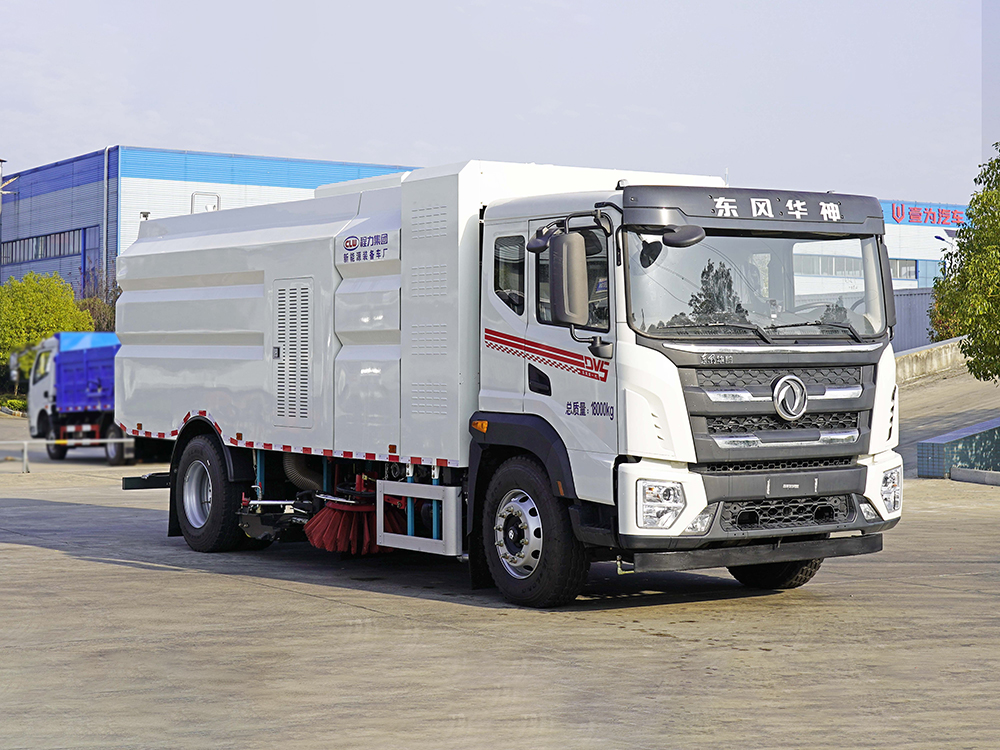

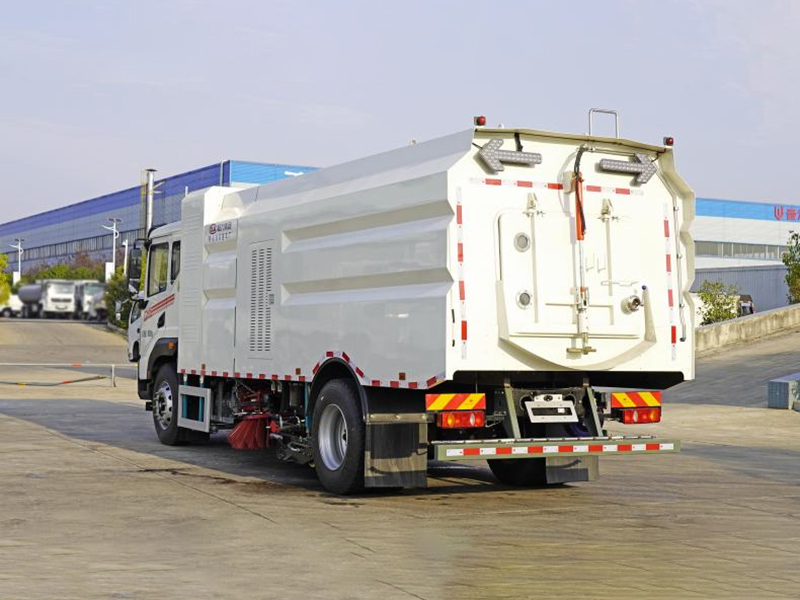

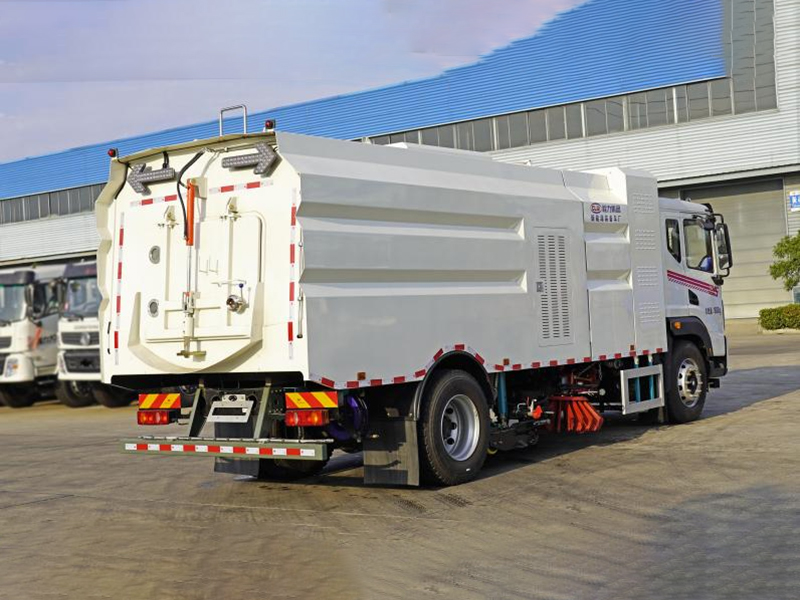

车型介绍
洗扫车是本公司研发的集扫路车和高压清洗车、酒水车功能于一体的高效环卫车,具有路 面清扫、路面清洗、路缘和路缘石立面洗、后喷雾等多种功能,适用于城市广场、道路路面和 路沿的清扫、清洗等普通保洁作业。
车辆参数
整车型号 | CL5187TXSBEV | 底盘型号 | EQ1180GLEVJ |
轴 距 | 5000/5300mm | 箱体容积 | 清水箱8m³,垃圾箱7m³ |
外形尺寸 | 8600x2550,2530,2500x3350,3300 | 额定载质量 | 5020,4955kg |
总 质 量 | 18000kg | 整备质量 | 12850kg |
电池品牌类别 | 宁德时代磷酸铁锂电池 | 燃油类型 | 纯电动 |
续驶里程 | 300km | **车速 | 89km/h |
电池电量 | 267.39KWh | 制动方式 | 汽刹 |
充电时间 | 约1小时 | **爬坡 | 大于等于30% |
建议充电桩功率 | 120KW | 接近角/离去角 | 20/12° |
底盘电机功率 | 246KW | 前悬/后悬 | 1410/2190mm |
上装电动机额定功率 | 40-50KW | 隔膜泵 | 北极星 |
上装每小时消耗电量 | 30-40KWH | 电控系统 | 百兆富 |
箱体材质 | 碳钢及不锈钢水箱 | **电压 | 12V |
操作方式 | 全车电控 | 轮胎规格 | 295/80R22.5 18PR, 295/80R22.5 16PR |
轴 核 | 6500kg/11500kg | 驱动系统 | 直驱 +电取力 |
底盘**器 | 类型:多合一 | 底盘配置 | 液晶仪表, 冷暖空调, 中控锁, ABS |
底盘电机 | 类型:永磁同步电机 | 额定/峰值扭矩(N.m): 1400/2800 | |
型号:TZ380XSHS120E | 额定/峰值功率(kW): 123/246 | ||
发动机: 东风华神汽车有限公司 | 电池系统能量密(W.h/kg): 154.49 | ||
其他配置 | 底盘电池提供动力,永磁同步电机驱动,可根据需要实时调速。中置4扫盘,力顿马达, 电磁隔膜水泵,长源齿轮泵,海普瑞斯液压油缸, 阿尔塔电磁阀组,免维护离心式风机,碳钢水箱、垃圾箱,施耐德**开关、尾部LED箭头灯,水箱带低水位报** 装置,倒车及作业状态室内监控系统,**清扫宽度3.5m。 电气系统由底盘车电路专用工作装置操作**电路组成。 | ||
专用参数
清扫宽度 | 3500(mm) | 垃圾厢倾卸角 | ≥40° | |
清扫作业速度 | 3-20(km/h) | 清扫效率 | ≥95% | |
**清扫能力 | 50000(m2/h) | 作业噪声(db) | < 88 符合GB7258规定 | |
扫盘数量 | 2 | 扫 盘 | 前倾5°~15° 外倾5°~10° | |
抽吸能力 | 密度:2.0(g/cm3) | |||
质量:1.5(kg) | ||||
抽吸粒度:≥50(mm) | ||||
降尘系统 | 左右前扫盘 ,吸盘吸风口内。 | |||
液压系统 | 齿轮泵、摆线马达、液压缸、电磁液压阀、液压油缸等 | |||
电器系统 | 由底盘车电路专用工作装置操作**电路组成。电控箱面板组成 主电机转速表、机油温度报**装置、低水位报**、各种操作**开关 。 | |||
风机系统 | 电机带齿耐高温A带传动,额定工作转速:每分钟2000转 | |||
清扫系统 | 扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等 扫刷撑开直径:φφ600-800mm,扫盘马达转速:可调。 | |||
吸盘装置 | 吸盘由吸嘴、滚轮、吸管组成, 吸嘴体可随动, 吸嘴升降用油缸**吸口宽吸管直径φ150mm, 吸嘴体与路面随动。液压驱动电气自动**吸嘴升降,弹簧浮动悬挂 。工作状态吸嘴边刚性部份离地间隙5~8(mm) | |||
上装电机 | 永磁同步电机 | 电机数量 | 2 | |
冷却方式 | 水冷 | 电机名称 | 风机高压泵电机、油泵电机、 | |
取电方式 | 底盘取电窗口 | **型式 | 电子**,一键操作,驾驶室及尾部操作 | |
其他配置 | 报**系统 | 倒车语音报**系统及各个动作语音提示 | ||
副操作系统 | 尾部电控操作,**大厢升降及后门开关,避免用户 在驾驶室内操作因观察不到后方情况发生安全事故。 | |||
手动泵应急举升系统 | 如遇故障造成液压系统不能使用,扫刷、吸盘、大箱均不能升降,可使用手动泵应急举升系统操作。 | |||
注意事项 | 1、作业时应避免无关人员靠近车辆,特别是车辆后部。 2、车辆在行驶作业过程中,注意避让砖头等大块垃圾 3、车辆在排泄污水箱时,请先打开后门排污阀,待排污阀不在排水后再打开 后门进行垃圾倾倒。 4、车辆在排污时请注意在专用的排污地点进行排污箱体后门5米内不得站人。垃圾箱在没有落下且锁止前,不得进入正常行驶。 | |||






(1)汽车底盘和配套泵的维护保养按相应的使用说明书进行。
(2)车辆使用前应按汽车使用说明书的要求进行磨合。
(3)润滑系统保养:车辆每行驶5000km-10000km时就需清洗保养一次,在遇到发动机噪音过大,加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物,这样可以避免机油高温下的氧化稠化,能有效的减少发动机部件的磨损,从而延长发动机寿命,提高发动机动力。
(4)冷却系统保养:车辆在冬夏换季时应清洗保养一次,希望您正常行驶中每6个月至8个月清洗保养一次,或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(5)燃油系统保养:车辆每行驶800km-1000km时需清洗保养1次,或当你发觉引擎喘抖,迟滞和加速不良,冒黑烟,无力、费油时清洗保养1次。要清除系统内部的胶质和积碳,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(6)变速箱保养:车辆每行驶800km-1000km时清洗保养一次,或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物,恢复密封垫和O型圈的弹性,使变速箱换档平顺,提高动力输出,彻底更换旧的自动变速箱油。
(7)动力转向系统保养:车辆每行驶1000km-2000km清洗需保养一次,或遇转向困难系统渗漏,更换动力转向机配件后,也须清洗保养一次。清除系统中有害的油泥、漆膜,清除低温时的转向困难,制止并预防动力转向液的渗漏,清除转向噪音,彻底更换旧的制动转向液。
(8)制动系统保养:车辆每行驶800km清洗保养一次,或遇ABS反应过早,过慢时清洗保养一次。清除系统中有害的油泥漆膜,清除超高温或超低温时工作失灵的危险,有效防止制动液变质过期,彻底更换旧的制动液。
(1)免费维修方案以及期限? 1、跟踪服务时间:终身; 2、在交客户使用之日起,在正常使用范围内,行驶10000公里内或一年内免费修理(不包括易损件和电器部分),超过一年,只收取零件费; 3、服务到达时间:省内,二十四小时内到达;其它地区,二十四小时内派出人员; 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除,无故障积极预防。
(2)免费后期配件供应价格方式? 1、方式:在所在地技术服务站统一供货,根据用户要求由厂方直接发货; 2、配件只收工本费,不加其他费用。
(3)售后服务方式? 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式,详见底盘《保养手册》。 专用装置部分的维修,可采用电话、传真的联系方式,供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
(4)技术培训方案? 供货方负责在交车给用户使用前,在用户所在地免费培训设备使用人员,主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
(5)我们是外地的,能不能送车? 购车流程规定客户可以在网上订购,签订购车合同。预付定金。在规定时间内送车到客户指定地点,客户验车合格付全款。
(6)到厂自提车时间? 自提时间:周一至周日,08:00 - 19:00(部分自提点工作时间为9:00-18:00,如遇国家法定节假日,则以新闻发布放假时间为准,请大家届时关注)
(7)我们这里有没有销售点?想看车怎么办? 专用车不同于小轿车之类的在全国各地设立销售公司4S店,这是由专用车的特殊性决定的。利用现在发达的商务网络,客户只要来电来函下订单,按照购车流程进行购车,会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求,为每位用户打造高品质、个性化的专用车,欢迎您来实地考察生产实力及产品工艺,我们会为您提供优质的服务!
