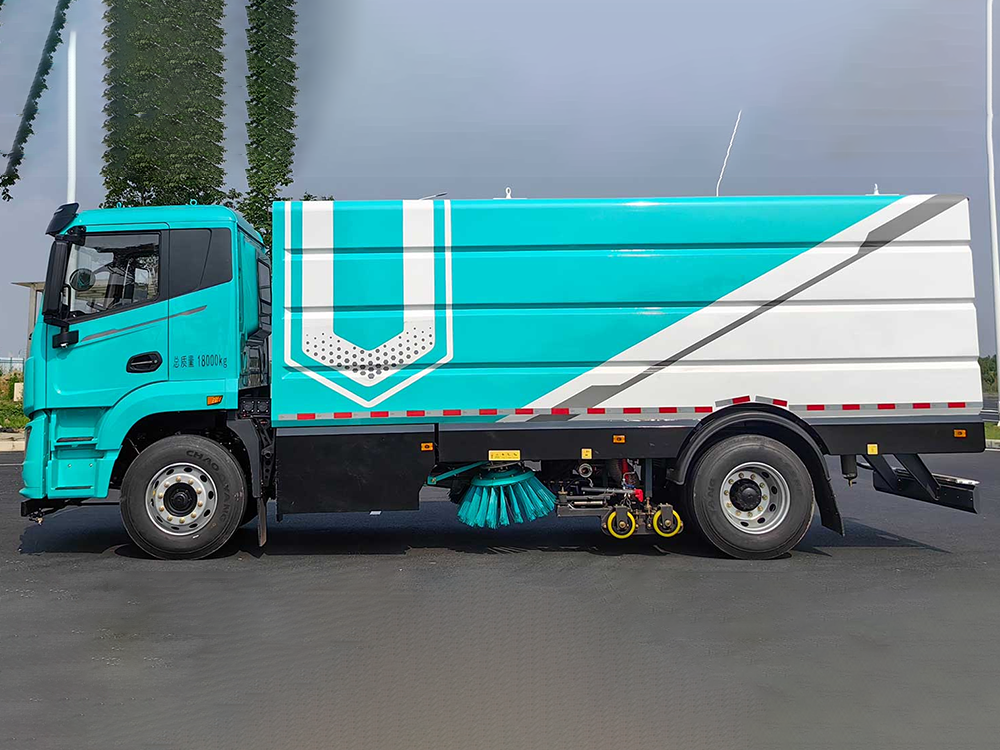

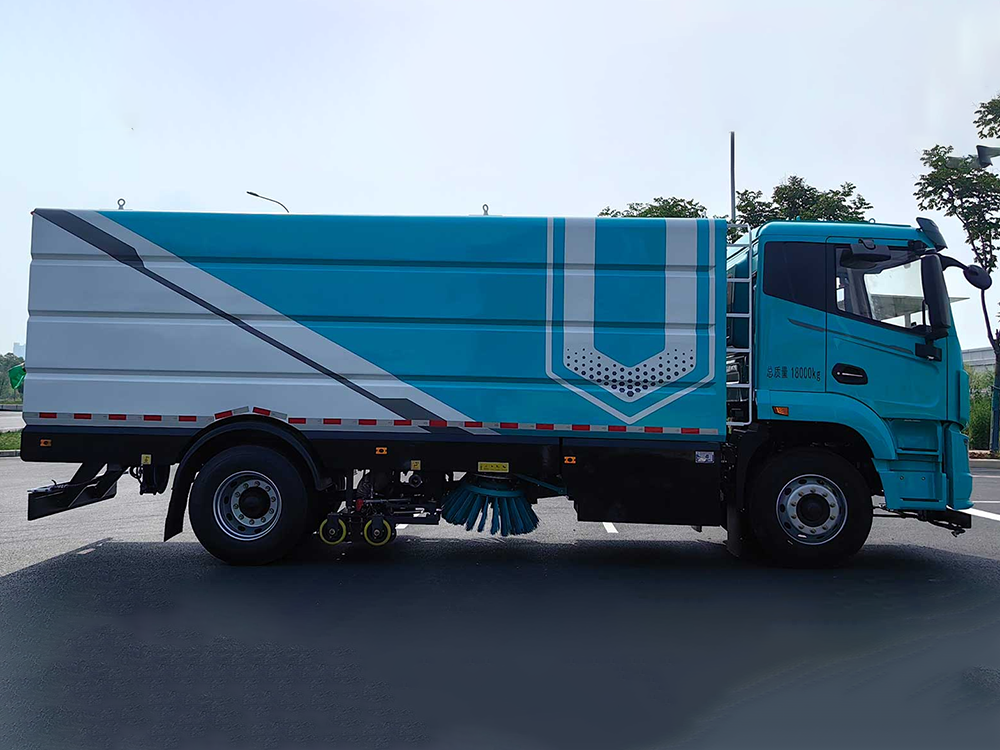

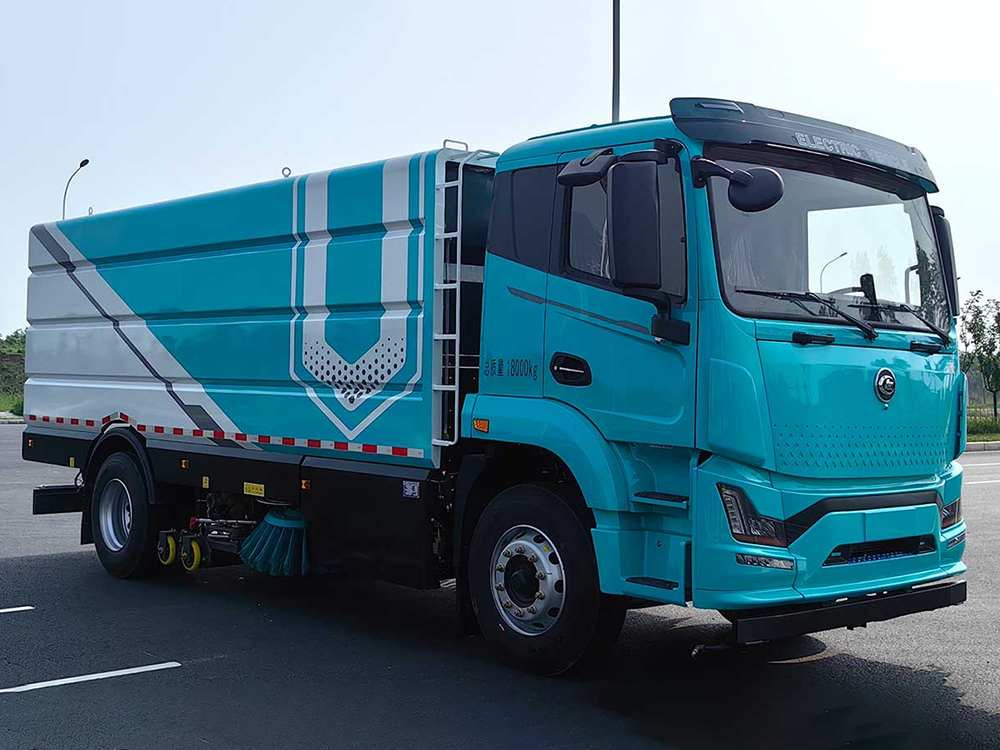

该款纯电动洗扫车是我公司开发的新一代环卫产品,采用CL1181JBEV型二类载货汽车纯电动底盘改装。具有路面洗扫、清扫、清洗,可清洗路沿,路缘石立面、前角喷、后喷雾,高压喷**可清洗路标、广告牌等功能。选装低压洒水系统时,可进行低压前对冲或鸭嘴冲洗。
清扫:上装电机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流,在气流的作用下,垃圾吸入吸嘴,并进入垃圾箱中。底盘发动机驱动洗扫车向前行走,扫**吸嘴前方的垃圾不断进入到吸嘴中,并源源不断地被吸到垃圾箱中,实现路面清扫。
洗扫:清扫作业装置工作的同时,上装电机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆,各喷杆上装有多个特制的不锈钢扇形喷嘴,扇形喷嘴喷出的扇形水帘组成一总宽不小于2.8m的U形水刀,直接冲洗路面,冲洗路面后的水被吸回到垃圾箱中,实现路面洗扫。
路沿和路沿石立面洗刷:利用扫盘的左或右立扫,左或右喷杆上的路沿石清洗喷嘴,选用左或右洗扫作业模式进行洗扫作业,就可对左或右路沿与路沿石立面进行洗刷作业。
后喷雾:在洗扫车后部垃圾箱下方配有喷雾喷杆,喷雾喷杆上装有多个喷雾喷嘴。启动电机和高压水泵,打开后喷雾开关,启动底盘车前行,就可进行喷雾降尘作业。
表1 主要技术参数
项目 | 参数 | 备注 | |
公告参数 | 整车公告 | CL5184TXSBEV | |
底盘公告 | CL1181JBEV | ||
质量参数 | **总质量(kg) | 18000 | |
整备质量(kg) | 11800 | ||
载质量(kg) | 6070 | ||
尺寸参数 | 长×宽×高(mm) | 8610×2530×3250 | |
轴距(mm) | 4800 | ||
前悬/后悬(mm) | 1490/2320 | ||
前/后轮距(mm) | 2016/1868 | ||
其他 | **车速(km/h) | 90 | / |
续驶里程(km) | 280 | ||
充电时间(h) | 1.5 | 20%-90%SOC(单**) | |
0.5 | 30%-80%SOC(双**) | ||
动力电池 | 电池类型 | 磷酸铁锂 | |
电池厂家 | 中创新航 | ||
电池电量(kWh) | 231.07 | ||
标称电压(V) | 502.32 | ||
标称容量(Ah) | 460 | ||
电池能量密度(w.h/kg) | 156.6 | ||
底盘电机 | 生产企业/型号 | 湖南中车/TZ366XS50E | |
类型 | 永磁同步电机 | ||
额定/峰值功率(kW) | 120/200 | ||
额定/峰值扭矩(Nm) | 500/1000 | ||
额定/峰值转速(rpm) | 2292/4500 | ||
底盘电机**器 | 型号 | KTZ54X42SP35 | |
生产企业 | 湖南中车 | ||
吸扫作业 | 吸扫宽度 | 3.5m | |
碟形盘刷外伸尺寸 | ≥400mm | ||
吸扫行驶速度 | 3-20km/h | ||
清水箱 垃圾箱 | 清水箱有效容积 | 8.9m³ | **水箱3.25+大箱内5.68 |
垃圾箱总容积 | 8.4m³ | ||
垃圾箱有效容积 | 6.6m³ | ||
卸料门开启角度 | ≥50° | ||
液压系统 | 型式 | 开式、电气** | |
主要元件 | 齿轮泵、液压马达、液压缸、电磁阀 | ||
系统压力 | 16MPa | ||
液压油箱容量 | 60L | ||
油温 | 60˚C | ||
高压水系统 | 型式/品牌 | 柱塞泵/原装进口品牌 | |
**压力 | 10MPa | ||
额定转速 | 1450r/min | ||
水阀型式 | 气控高压球阀 | ||
水阀压力 | 7MPa | ||
喷嘴型式 | 高压洗涤型 | ||
水滤器 | 滤网式 | ||
清洗速度 | 3~20Km/h | ||
清洗宽度 | 3.5m | ||
清洗水压力 | 10MPa | ||
水泵流量 | 142L/min | ||
喷淋系统 | 主要部件 | 电动隔膜泵、水滤器、喷嘴等 | |
扫盘装置 | 型式 | 中置两个扫盘,液压马达驱动,转速可调,可****,具有自动避让功能 | |
扫盘直径 | 850 mm | ||
扫盘速度 | 高:110r/min;中:80r/min;低:50r/min | ||
扫盘角度 | 前倾:4-6度;外倾:4-7度 | ||
吸盘 | 型式 | 双吸口,液压**,弹簧悬浮。 | |
吸口直径 | 180mm | ||
吸盘宽度 | 2400mm | ||
侧喷杆 | V型喷杆,具有自动避让功能 | ||






(1)汽车底盘和配套泵的维护保养按相应的使用说明书进行。
(2)车辆使用前应按汽车使用说明书的要求进行磨合。
(3)润滑系统保养:车辆每行驶5000km-10000km时就需清洗保养一次,在遇到发动机噪音过大,加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物,这样可以避免机油高温下的氧化稠化,能有效的减少发动机部件的磨损,从而延长发动机寿命,提高发动机动力。
(4)冷却系统保养:车辆在冬夏换季时应清洗保养一次,希望您正常行驶中每6个月至8个月清洗保养一次,或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(5)燃油系统保养:车辆每行驶800km-1000km时需清洗保养1次,或当你发觉引擎喘抖,迟滞和加速不良,冒黑烟,无力、费油时清洗保养1次。要清除系统内部的胶质和积碳,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(6)变速箱保养:车辆每行驶800km-1000km时清洗保养一次,或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物,恢复密封垫和O型圈的弹性,使变速箱换档平顺,提高动力输出,彻底更换旧的自动变速箱油。
(7)动力转向系统保养:车辆每行驶1000km-2000km清洗需保养一次,或遇转向困难系统渗漏,更换动力转向机配件后,也须清洗保养一次。清除系统中有害的油泥、漆膜,清除低温时的转向困难,制止并预防动力转向液的渗漏,清除转向噪音,彻底更换旧的制动转向液。
(8)制动系统保养:车辆每行驶800km清洗保养一次,或遇ABS反应过早,过慢时清洗保养一次。清除系统中有害的油泥漆膜,清除超高温或超低温时工作失灵的危险,有效防止制动液变质过期,彻底更换旧的制动液。
(1)免费维修方案以及期限? 1、跟踪服务时间:终身; 2、在交客户使用之日起,在正常使用范围内,行驶10000公里内或一年内免费修理(不包括易损件和电器部分),超过一年,只收取零件费; 3、服务到达时间:省内,二十四小时内到达;其它地区,二十四小时内派出人员; 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除,无故障积极预防。
(2)免费后期配件供应价格方式? 1、方式:在所在地技术服务站统一供货,根据用户要求由厂方直接发货; 2、配件只收工本费,不加其他费用。
(3)售后服务方式? 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式,详见底盘《保养手册》。 专用装置部分的维修,可采用电话、传真的联系方式,供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
(4)技术培训方案? 供货方负责在交车给用户使用前,在用户所在地免费培训设备使用人员,主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
(5)我们是外地的,能不能送车? 购车流程规定客户可以在网上订购,签订购车合同。预付定金。在规定时间内送车到客户指定地点,客户验车合格付全款。
(6)到厂自提车时间? 自提时间:周一至周日,08:00 - 19:00(部分自提点工作时间为9:00-18:00,如遇国家法定节假日,则以新闻发布放假时间为准,请大家届时关注)
(7)我们这里有没有销售点?想看车怎么办? 专用车不同于小轿车之类的在全国各地设立销售公司4S店,这是由专用车的特殊性决定的。利用现在发达的商务网络,客户只要来电来函下订单,按照购车流程进行购车,会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求,为每位用户打造高品质、个性化的专用车,欢迎您来实地考察生产实力及产品工艺,我们会为您提供优质的服务!
