车辆名称

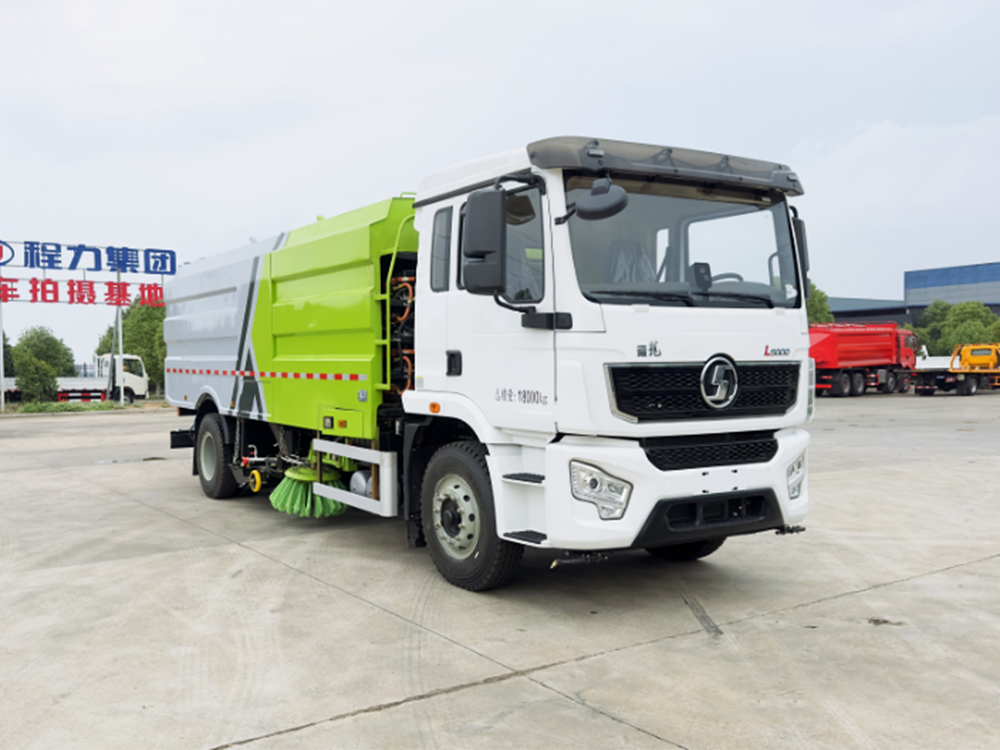

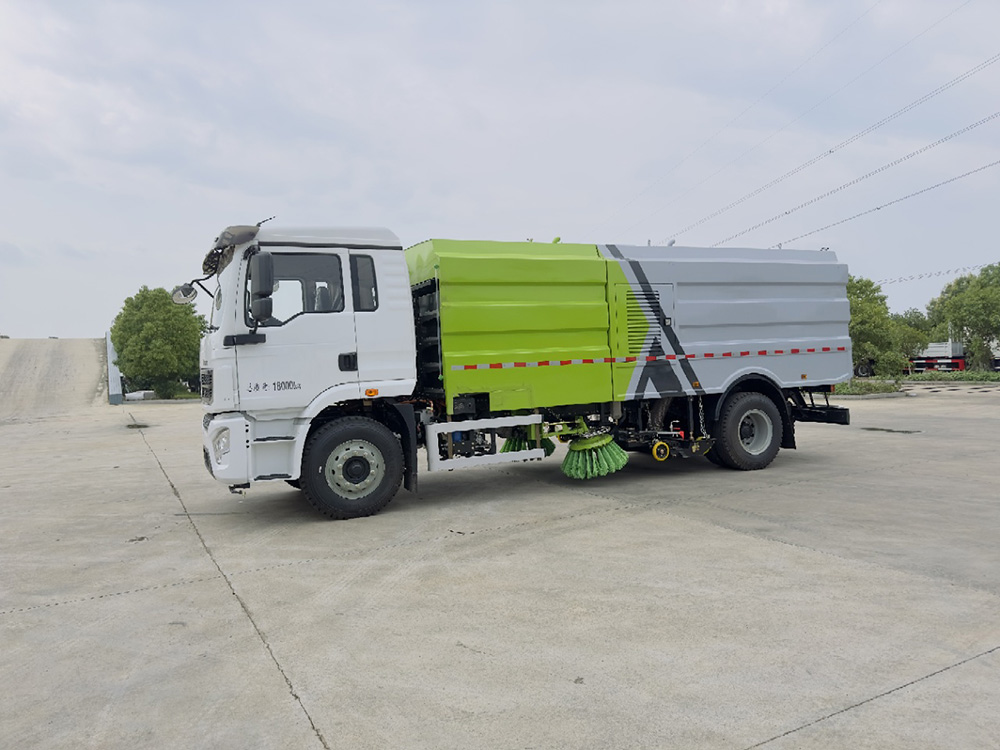

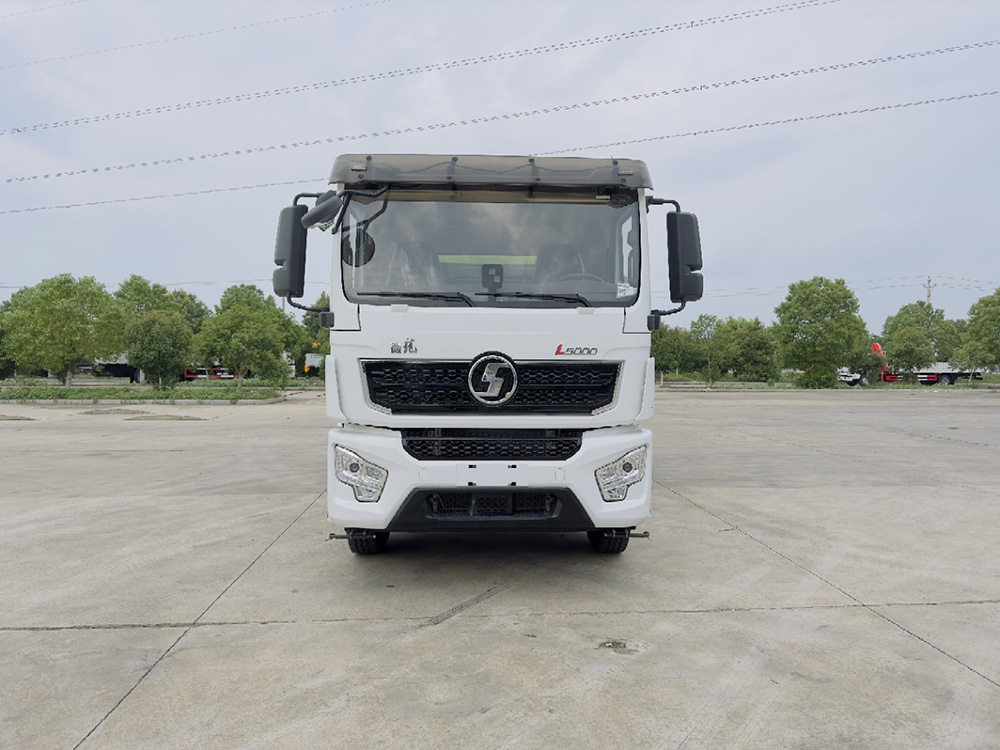

CL5186TXSBEV型洗扫车

底盘型号

SX1187LF1EV4

发动机型号

TZ370XS027

发动机功率

160

容  积

清水箱容积7.5m³，垃圾箱容积7.0m³

总质量

18000kg

整备质量(Kg)

12380kg

车辆长宽高

8540×2500×3150 mm

轴距

5300 mm

驱动电机

型号

发动机企业

功率

马力

TZ370XS027

西安智德汽车电子**系统有限公司

160

217.6

动力电池

电池组额定电压

618.24V

电池容量

456Ah

底盘配置

峰值功率：80/160

变速器：LO4ADQ

车桥速比：10T MAN单级减速桥-5.125

车架(mm)：870×250(7+4)

轴距/后悬(mm)：5300/2200

前悬架：多片簧

后悬架：多片簧（两骑马螺栓）

轮胎：10.00R20

洗扫车

专用性能

该车集扫路车和高压清洗车功能于一体，具备路面清扫、路面洗刷、高压清洗路缘石洗刷、垃圾收集、污水回收、喷雾降尘和道路隔离墙清洗、小广告清洗等多种作业功能。

清扫：左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动洗扫车向前行走，扫**吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。

洗扫：清扫作业装置工作的同时，高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于3.5m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。

路沿和路沿石立面洗刷：利用扫盘的左或右立扫，左或右喷杆上的路沿石清洗喷嘴，选用左或右洗扫作业模式进行洗扫作业，就可对左或右路沿与路沿石立面进行洗刷作业。

后喷雾：在洗扫车后部垃圾箱下方配有喷雾喷杆，喷雾喷杆上装有多个喷雾喷嘴。启动电机和高压水泵，打开后喷雾开关，启动底盘车前行，就可进行喷雾降尘作业。

上装箱体

参数配置

材质:水箱主材3mm，304不锈钢，垃圾箱主材3.4mm，304不锈钢。

带2个中置扫盘，大力马达；进口高压泵（侧喷/中喷/后喷雾/侧冲洗水**/垃圾箱自洁/万向高压路沿清洗）；**液压阀组；；3.4mm不锈钢垃圾箱；不锈钢水箱；不锈钢高压管路；双层不锈钢吸尘筒；德国**器；尾部箭头灯；机油、垃圾箱、水箱均带防溢或低位报**装置；倒车及右扫监视器；多达16条语音提示；防倾倒垃圾翻车保护，检修安全保护，倒车吸盘保护；20m高压冲洗卷盘；后喷雾降尘；刷臂转动机构使用德国进口高新耐磨工程隔套，免打黄油；精密冷弯无缝液压油管；CAN总线集成式运动**器，一键电脑**。

1、高压清洗：清洗速度3~20 Km/h，清洗宽度3.5 m，清洗水压力10 MPa，水泵流量150 L/min。

2、吸扫作业：清扫效率≥95%，**吸入粒度110 mm，吸扫宽度3.5 m，**清扫能力70000 m²/h，碟形盘刷外伸尺寸≥400 mm，吸扫行驶速度3-20 km/h。

3、扫盘装置：中置两个扫盘，液压马达驱动，转速可调，可****，具有自动避让功能，扫盘直径850 mm，扫盘速度，高：110，中：80，低：50，扫盘角度，前倾：4-6度 ，外倾：4-7度。

4、侧喷杆V型喷杆，具有自动避让功能。

5、吸盘：双吸口，液压**，弹簧悬浮。吸口直径180 mm，吸盘宽度2400mm

优质配置

1、CAN总线**系统

2、智能语音提示和报**系统

3、人性化安全保护系统

4、意大利AR高压水泵RTX

5、德国PINFL自动卸菏阀 VB200/150

6、德国PINFL溢流阀VS200-180

7、硕博/壹为**器

8、**百部精机液压阀SWH-G02-C4-D2H

9、铝合金侧防护

随车工具

1、消防水带2根，一根用于加水，一根用于排污。

2、消防扳手1把，用于拆卸消防栓。

3、高压喷**1套，用于高压喷**使用。

4、手动液压泵摇杆1根，用于手动液压泵的启动。

随车备件

1、刷毛88支

2、后门密封条1条

3、风机密封条1条

4、吸尘筒密封条2条
