纯电动前四后八洒水车
技 术 规 格 书
1 产品概述
1.1 产品简介
纯电动洒水车匹配华神EQ1320GTZEVJ纯电动底盘，上装由罐体总成、动力舱、动力系统、低压水路系统、后操作平台、电气系统、气路系统等组成。该车低压水路系统包括前鸭嘴、中对冲、后洒水嘴、水炮总成等作业装置。整机功能丰富，运行可靠，零排放、无污染，作业效率高。
1.2 应用场景

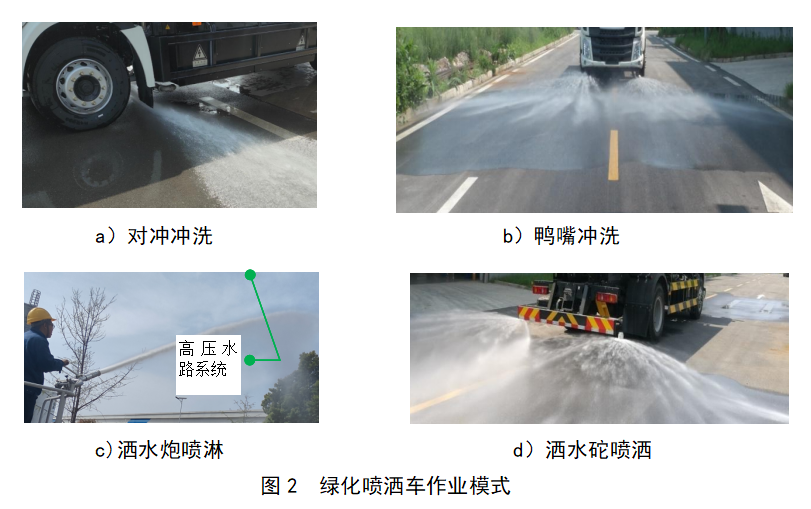

绿化喷洒车适用于以下场景，作业模式见图2：
l 城市道路、广场、机场、码头、桥梁等路面清洁作业；
l 路面洒水降尘、保湿；
l 煤场、工地、街道的喷雾降尘降温；
l 园林绿化浇灌；
l 农药喷洒；
l 应急消防。
不适用于工况：
l 清洁用水水质不得低于IV类水，酸碱度不得超出pH6~8范围；
l 环境存在高盐雾、高酸碱情况时，会影响零部件寿命，需特殊处理。
2 产品配置
纯电动洒水车的产品配置见表1。
表1 产品配置表
标配 | |||
名称 | 图片 | 参数 | 用途 |
碳钢罐体 |
| 内壁环氧漆喷涂防腐工艺，外壁喷粉防腐工艺 | —— |
低压水泵 |
| 功率28.8kw 流量50m³/h 扬程110m | —— |
前鸭嘴喷头 |
| 冲洗流量约900~1000L/min | 用于将道路垃圾、污水向车前冲洗。 |
对冲圆喷嘴 |
| 冲洗流量流量约600~800L/min 冲洗宽度≥24m | 用于公路、广场等场所的冲洗。 |
后洒水喷嘴 |
| 洒水流量约600-900L/min 冲洗宽度≥14m | 用于公路、广场等场地的洒水，大流量洒水降尘，夏季高温天气保持道路湿润、降温。 |
表1 产品配置表（续）
标配 | |||
名称 | 图片 | 参数 | 用途 |
洒水炮 |
| 出水流量500-1000L/min 射程≥38 m | 用于远程冲洗及**消防作业，可全方位旋转，可喷出大雨、小雨、水柱等效果。 |
选装、选配（Ⅰ类） | |||
前自动水炮 |
| 水平转动角度： ±110° 俯仰角度：+72°- -50° 射程：≥45m | 用于远程冲洗及**消防作业。 |
下喷雾 |
| / | 用于抑尘降温，调节湿度。 |
上喷雾 |
| / | 用于抑尘降温，调节湿度。 |
侧喷鸭嘴 |
| 冲洗宽度≥14m | 浇灌绿化带 |
360°影像 |
| / | / |
倒车影像 |
| / | / |
3 主要技术参数
纯电动洒水车主要技术参数见表2。
表2 主要技术参数
项目 | 内容 | 参数 | 备注 | |
整车参数 | 外廓尺寸（长×宽×高）（mm） | 10900×2550×3250 | 标配 | |
11400×2550×3250 | 选装大平台 | |||
1190×2550×3250 | 选装前自动水炮 | |||
**总质量（kg） | 32000 | |||
整备质量（kg） | 14620 | |||
额定载质量（kg） | 17185 | 3人 | ||
17250 | 2人 | |||
接近角/离去角（°） | 20/9 | |||
20/8 | 选装大平台 | |||
6/9 | 选装前自动水炮 | |||
前悬/后悬（mm） | 1410/3090 | 选装大平台 | ||
1410/2590 | ||||
**小离地间隙（mm） | 280 | |||
底盘参数 | 底盘驱动 电机 | 底盘厂家/型号 | 华神 EQ1320GTZEVJ | |
轴距(mm) | 1850+3550+1350 | |||
底盘驱动电机厂家/型号 | 法士特 TZ388XSSFE01 | |||
底盘驱动电机峰值功率/转速/转矩（kW/(r/min)/N·m） | 360/3000/2800 | |||
底盘驱动电机额定功率/转速/转矩（kW/(r/min)/N·m） | 250/1800/1330 | |||
底盘驱动电机防护等级 | IP67 | |||
电池 | 动力电池种类 | 磷酸铁锂 | ||
电池电压/容量（V/Ah） | 608.58/604 | |||
电池能量密度（Wh/kg） | 158.24 | |||
电池总电量（kWh） | 352 | |||
电池防护等级 | IP67 | |||
电池布置形式 | 平铺+后背 | |||
表2 主要技术参数（续）
项目 | 内容 | 参数 | 备注 | |
底盘参数 | 充电 | 充电接口数量 | 双口 | |
充电时间（h） | 根据充电设备确定 | |||
充电方式 | 直流快充 | |||
**器防护等级 | IP67 | |||
续驶里程（km） | 280 | |||
底盘车系统电压（V） | 24 | |||
**车速（km/h） | 85 | |||
制动距离（m） | ≤10 | |||
**爬坡度（%） | 25 | |||
前轮轮距/后轮轮距（mm） | （2060/2060）/（1860/1860） | |||
轮胎规格/厂家 | 11.00R20 18PR 风神/玲珑/朝阳 | |||
作业参数 | 罐体参数 | 罐体总容量（m³) | 18.69 | 公告容积 |
有效容积（m³) | 17.8 | |||
实际容积（m³） | 20 | |||
罐体壁厚 | 筒体4mm，封头5mm | |||
低压清洗作业 | 低压水泵型号 | 65QZB-50/110N | ||
低压水泵额定流量（m³/h） | 50 | |||
低压水泵扬程（m） | 110 | |||
低压水泵额定转速（r/min） | 1380 | |||
低压水泵额定压力（Mpa） | ≥1.1 | |||
鸭嘴冲洗宽度(m) | ≥8 | |||
对冲冲洗宽度（m） | ≥24 | |||
后洒水宽度（m） | ≥14 | |||
洒水炮射程（m） | ≥38 | |||
上装驱动电机 | 上装驱动电机型号/厂家 | WR510--01055-04/万润 | ||
上装驱动电机形式 | 水冷 | |||
上装驱动电机峰值功率/转速/转矩（kW/（r/min）/N·m） | 36/2000/320 | |||
上装驱动电机额定功率/转速/转矩（kW/（r/min）/N·m） | 30/1100/260 | |||
上装电机**器 | 上装电机**器型号/厂家 | WR300-01023-13/万润 | ||
额定功率（kw） | 45 | |||
表2 主要技术参数（续）
项目 | 内容 | 参数 | 备注 | |
作业参数 | 工作装置系统电压（V） | 24 | ||
作业噪声dB（A） | ≤81 | |||
单次充电对冲作业时常（h） | ≥10 | |||
**方式 | CAN总线** | |||
重要部件参数 | 低压水泵 | 型号 | 65QZB-50/110N | |
功率（kw） | 28.8 | |||
流量（m³/h） | 50 | |||
扬程（m） | 110 | |||
球阀 | 规格 | DN50 | ||
材质 | 不锈钢/黄铜 | |||
4 产品优势
4.1 底盘
采用东风华神EQ1320GTZEVJ底盘，轴距1850+3550+1350mm，通过性好。
在安全性方面，对于高压部件，根据使用情况对高压部件接口及外壳的防水防尘设计，插件的插拔以及部件的安全标识应符合GB18384 电动汽车安全要求标准；预充回路保护设计，主回路、辅驱回路、上装回路后端带电容增加预充电路进行保护；过载短路保护设计，对所有高压器件支路上都应设置熔断器和接触器，避免其过载及短路导致的整车安全风险。
在动力性能方面，底盘全系配置宁德时代367.58kWh电池包、快充技术，实现续航无忧，同时，匹配法士特TZ388XSSFE01高性能电机，峰值功率可达360kW，同时配备强劲动力和爬坡档位，确保高效爬坡和传动。
在舒适性方面，驾驶室配备电动智能空调，温控精准，快速调温，体感舒适，四季如春，同时配备空气过滤系统，应对粉尘、高温等恶劣工况。
4.2 罐体总成
a）水罐实际容积达20m³，总容量18.98m³，有效容积18.8m³。水罐容积大，工作时间长。

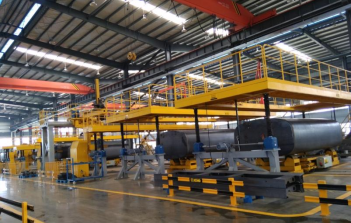

b）罐体选用优质碳钢，采用自动化罐体焊接生产线，经卷板抱罐焊接而成。机器人+专机自动化焊接，单元化流水线作业，整体焊达率≥85%。罐体焊接质量可靠，使用寿命长。
图4 自动化罐体焊接生产线
c）罐体内部设置防波板，减小液体波动对罐体冲击；罐体上开有透气孔，使罐内气压与外界平衡；罐内设有溢流管，既能保证水加满时自动溢流，给操作人员提示，又能使罐内与大气相通，避免罐内因出水而形成负压。
d）罐体设置低水位报**系统，具有自动报**功能提醒操作人员，防止水泵因为缺水而损坏。
e）罐体尾部端面上设有水位计，该水位计三面可视，无论从车体左侧、右侧或后侧均能观察水位。

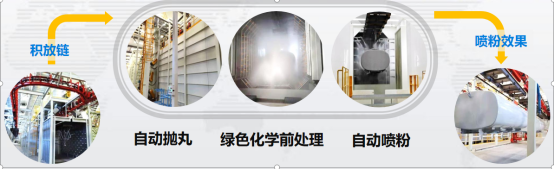

f）罐体油漆采用静电喷粉工艺，涂层与罐体结合精密，涂料更加环保可靠；罐体内壁采用高压无气喷涂工艺，使用阿克苏品牌防锈漆，延长罐体使用寿命。
图5 喷粉工艺
4.3 低压水路总成
a）低压水泵采用知名企业的自吸式双级离心泵，流量达到50m³/h，扬程达到110m，额定工作压力1.1Mpa，可为低压洒水系统提供充足压力和大流量的水源。
b）低压水路采用电机**，洒水效果与车速不关联。
c）**便捷。各管路喷洒口（除洒水炮）都采用气动切断阀**，操作方便，实用性强。
d）前鸭嘴冲洗装置，通过特殊结构在一定范围内可任意调节鸭嘴型喷头的冲洗宽度，冲洗宽度不小于8m；中对冲冲洗装置选用圆锥喷嘴双向冲洗，通过调整旋转套，可任意调节喷嘴角度，冲洗宽度不低于24m；后洒水装置可将水分散成水雾或水滴，进行降尘，喷洒宽度不小于14m；洒水炮安装于平台尾部，有直流状、大雨、中雨、毛毛雨、雾状可调节、能360度旋转，水炮射程不小于38m。
e）水路系统采用立体空间弯管+相贯线切割焊接设计大幅降少焊缝，降低故障点。水路法兰连接处采用内嵌型密封型式，确保产品整个生命周期不渗漏。
图6水路密封形式
4.4 动力系统
结合低压水泵及车辆行驶等负载特性，以及电机驱动器负载转矩、电阻和感抗的参数自动识别研究，对电机转速、转矩**策略及**参数进行优化与匹配；综合考虑动力性、作业效果和经济性，优化电机动力传动系统，提升传动效率，使上装电机始终工作于高效率工作区间，提高电机工作效率，进而提高电池能量利用率，延长作业时间，对冲工作模式综合作业时长可达8h以上。见图7。
图7 高性能电机驱动技术研究
5 产品清单
5.1 易损件清单
序号 | 物料号 | 物料描述 | 备注 |
1 | 367100322 | TH.04-002 圆密封垫 | |
2 | 367101940 | TH.04-001 平密封垫 | |
3 | 803593509 | CBP-YYQ-01 音乐器 | |
4 | 800800219 | Q41F-65DN 单向外螺纹球阀 | |
5 | 800990105 | TG2521-08DC24V-YXS 电磁阀 | |
6 | 803596313 | 4V-310 电磁阀线圈24V |
5.2 随机备件清单
序号 | 物料号 | 物料描述 | 数量 |
1 | 367100322 | TH.04-002 圆密封垫 | 2 |
2 | 367101940 | TH.04-001 平密封垫 | 2 |
5.3 随机工具清单
序号 | 物料号 | 物料描述 | 数量 |
1 | / | 底盘随机工具 | 1 |
2 | / | 反光背心 | 1 |
3 | / | 三角**告牌 | 1 |
4 | / | 停车楔 | 2 |
5 | 801906711 | 65型消防水带(L=5000） | 1 |
6 | 840500657 | 地上消防栓扳手 FS450 | 1 |
7 | 367939542 | TH.11.003-1 钢管 φ34×3 | 1 |
（1）汽车底盘和配套泵的维护保养按相应的使用说明书进行。
（2）车辆使用前应按汽车使用说明书的要求进行磨合。
（3）润滑系统保养：车辆每行驶5000km－10000km时就需清洗保养一次，在遇到发动机噪音过大，加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物，这样可以避免机油高温下的氧化稠化，能有效的减少发动机部件的磨损，从而延长发动机寿命，提高发动机动力。
（4）冷却系统保养：车辆在冬夏换季时应清洗保养一次，希望您正常行驶中每6个月至8个月清洗保养一次，或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（5）燃油系统保养：车辆每行驶800km-1000km时需清洗保养1次，或当你发觉引擎喘抖，迟滞和加速不良，冒黑烟，无力、费油时清洗保养1次。要清除系统内部的胶质和积碳，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（6）变速箱保养：车辆每行驶800km－1000km时清洗保养一次，或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物，恢复密封垫和O型圈的弹性，使变速箱换档平顺，提高动力输出，彻底更换旧的自动变速箱油。
（7）动力转向系统保养：车辆每行驶1000km－2000km清洗需保养一次，或遇转向困难系统渗漏，更换动力转向机配件后，也须清洗保养一次。清除系统中有害的油泥、漆膜，清除低温时的转向困难，制止并预防动力转向液的渗漏，清除转向噪音，彻底更换旧的制动转向液。
（8）制动系统保养：车辆每行驶800km清洗保养一次，或遇ABS反应过早，过慢时清洗保养一次。清除系统中有害的油泥漆膜，清除超高温或超低温时工作失灵的危险，有效防止制动液变质过期，彻底更换旧的制动液。
（1）免费维修方案以及期限？ 1、跟踪服务时间：终身； 2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费； 3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员； 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？ 1、方式：在所在地技术服务站统一供货,根据用户要求由厂方直接发货； 2、配件只收工本费,不加其他费用。
（3）售后服务方式？ 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。 专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？ 供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？ 购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？ 自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？ 专用车不同于小轿车之类的在全国各地设立销售公司4S店，这是由专用车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的专用车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供优质的服务！
