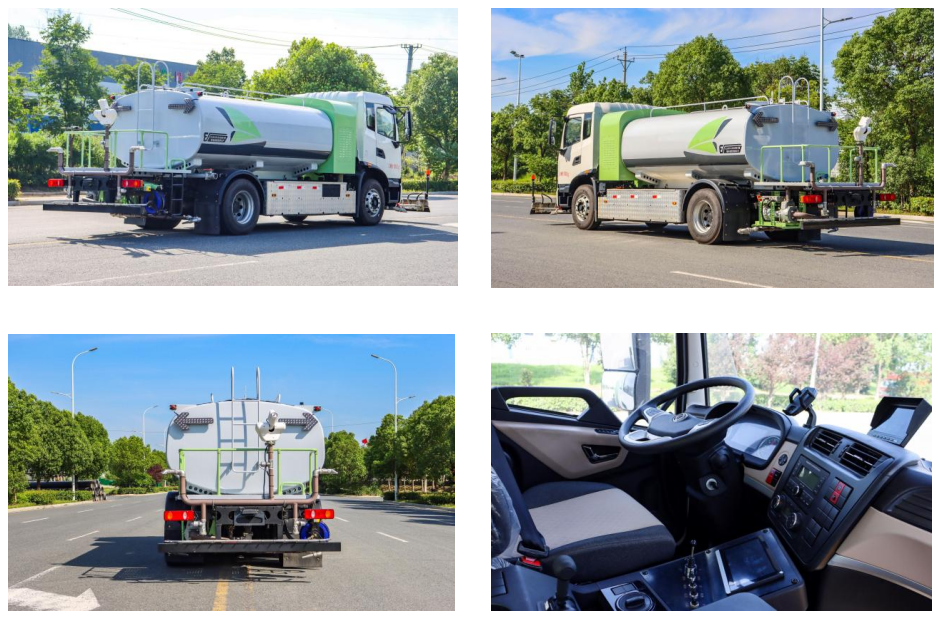

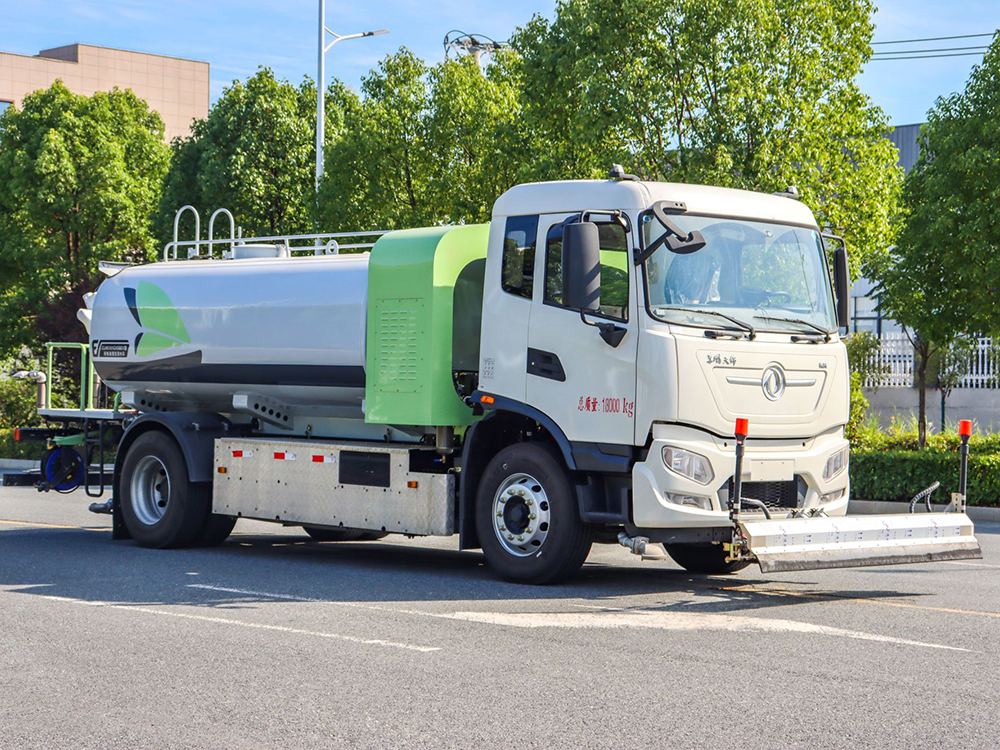

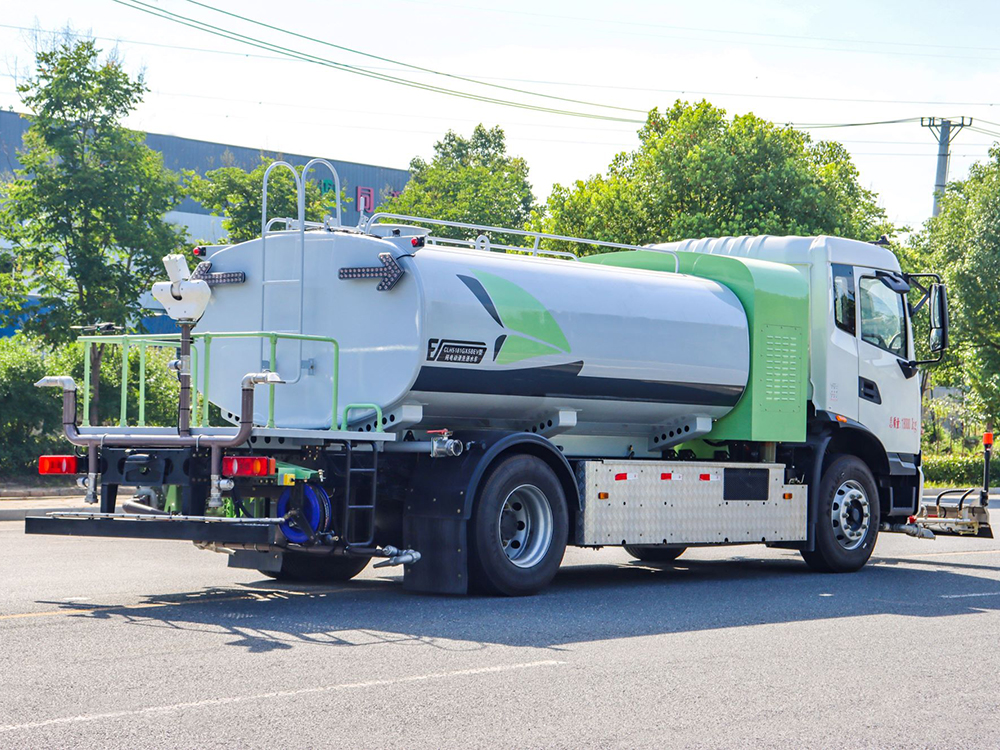

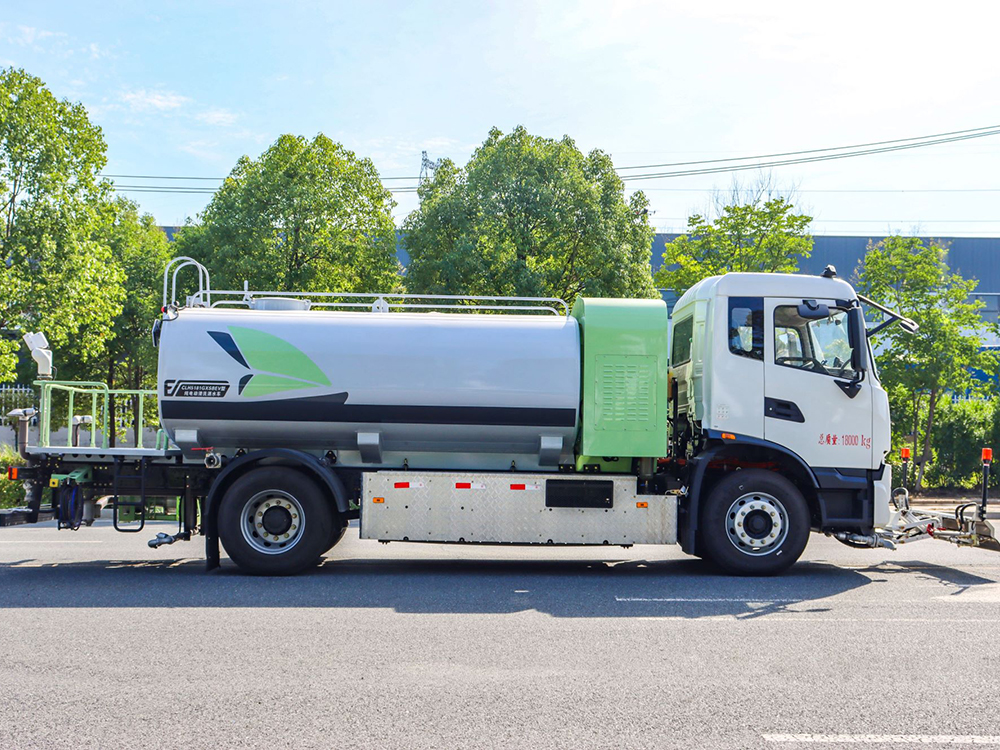

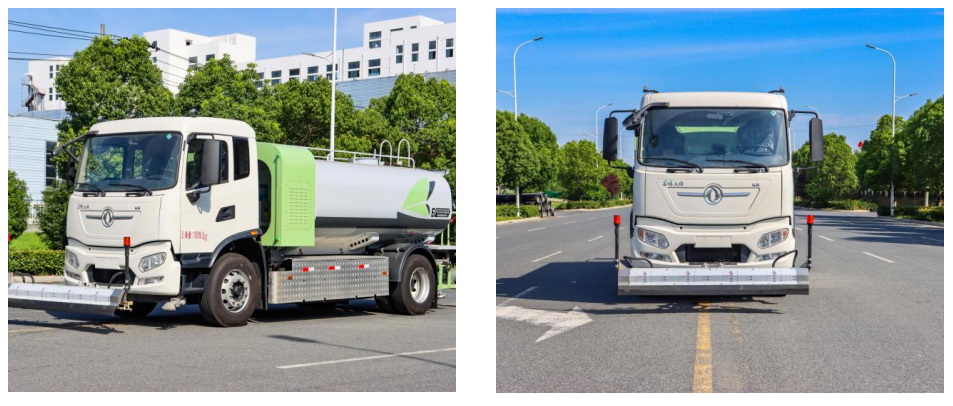

整车展示

车辆参数

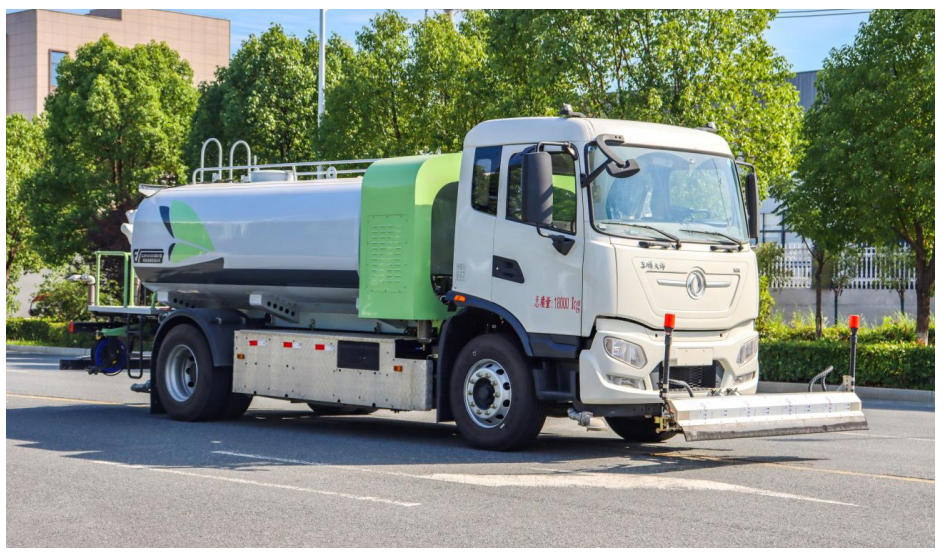

车型介绍

CLH5181GXSBEV型纯电动清洗洒水车是我公司研制开发的高效环卫车。整车动力强劲 ，结构   ** ，冲、洗、洒相结合 ，作业效果好。一次作业 ，三重收获 ，园林绿化、路面保洁、工地降尘 ,  功能全面 ，效果良好。

该车采用东风天锦纯电动二类底盘，并加装上装电机动机及其传动装置、专用水泵、水罐、管路 、喷洒装置、清洗装置、降尘系统、高压清洗系统、气动系统、电气系统等部件改装而成。电机 、电控、水泵、阀门、关键**元件等配套件均采用国际知名品牌。

功能概况:

城市道路、码头、隧道桥梁等路面的保洁、冲洗。

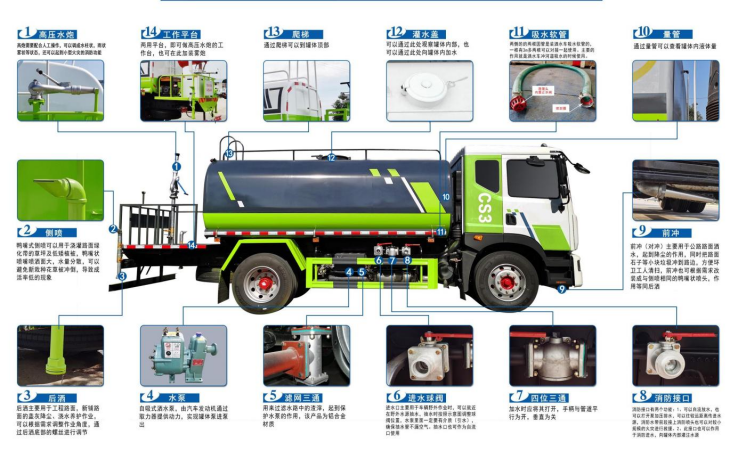

分解图

性能及特点

东风天锦纯电动车洒水车产品亮点：

一、底盘：

采用东风商用车有限公司的 DFH1180EEV9纯电动二类底盘改装 ，该底盘标配冷暖空调、轿车级多 功能方向盘、具有低速巡航功能。整车采用CAN 网络通讯 ，拓展了远程故障诊断监控系统、 电池   充电监控系统、故障代码自动存储系统等。针对高压电气特点 ，开发了高压互锁系统、高压设备二 级绝缘系统、故障诊断与处理系统等 ，确保整车安全 ，是目前国产**、质量**可靠的纯电动二 类载货底盘。

底盘电机：

底盘电机采用了精进电动科技股份有限公司生产的TZ220XY201型驱动电机 ， 电机额定功率100kw ,  电机扭矩580N.m ， 电机峰值功率200kw ， 电机峰值扭矩580N.m。通过整车**器根据整车运  行情况调节电机的工作 ，驱动电机防护等级IP67。

底盘电池：

采用宁德时代新能源科技股份有限公司所生产原装电池包（电芯和电池管理） ，处于国内**水  平。带有自动检测与被动均衡功能的能量管理系统 ，保证电池一致性 ，使整车动力性能好、效率  高、工作安全可靠等优点。车型方案中磷酸铁锂电池是302Ah 电芯 ，循环寿命长 ，安全性高 ，电 芯散热性能优良 ， 内阻小 ，且一致性好。

底盘电控：

采用**水平的整车**器硬件 ，软件配备智能能量管理系统 ，将电机工作点尽可能引往高效 区 ， 同时具备制动能量回收 ，提升整车综合经济性 ，整车**器防护等级IP69。

二、低压水路系统：

该洗扫车的清扫系统采用“前冲＋侧喷＋后洒＋高炮”的结构 ，通过管路将相关作业喷头与低压水 泵联系在一起 ，整体结构** ， 电气化自动** ，提高了工作效率。

三、高压水路系统：

高压水路系统主要由水滤、高压水泵、 喷嘴、管路等组成 ，能实现路面冲洗、前高压清洗、后高压 喷雾等功能。主要特点如下：

高压水路系统采用气缸**高压球阀开关 ，汽车底盘**贮气罐取气 ，环保节能 ，避免了使用液压 油缸**开关发生漏油后的二次污染。

高压水泵采用知名品牌高压柱塞泵 ，额定工作压力10MPa ，效率高 ，可靠性好。

高压水泵进水口设有过滤精度120目的水过滤器, 避免杂质进入高压水泵, 延长水泵的使用寿命。高 压水路系统设有卸荷阀、安全阀多重保护,管道上装有压力表对水压进行监控 ，确保高压水路系统  正常稳定工作;

管路布局合理 ，无干涉 ，管路整体美观 ，容易检修更换。且管路密封采用锥密封形式 ，更加牢靠， 能减少泄露风险。接头均采用国内知名品牌 ，质量稳定可靠。

四、箱体：

罐体采用高强度钢焊接成型 ， 内部阿克苏防腐涂层 ，表面光滑、强度高 ， 内置防波板 ，通过密封

性试验 ，杜绝漏水隐患；罐体整体性能优良 ，质量可靠。 人性化设计：

清水箱设置液位显示装置 ，驾驶室内有语音报** ，提示水位情况 ，方便操作者实时了解箱体内水 位状态；

罐体侧边设有加水口 ，方便加水。

五、上装电机及其传动装置：

上装作业采用负载**驱动技术路线 ，低压水泵、高压水泵由两个电机分别驱动工作 ，可根据不 同作业环境 ，实时调整水量 ，确保**作业效果。 电机及电控采用水循环冷却 ，确保了**环境 下的正常工作。

六、电控系统：

车辆采用“操控屏+**器+CAN 总线操作面板”的**模式。作业起动和作业停止时 ，上装电 机转速**、 阀门开启和关闭、 喷架的收缩等作业装置全由一键** ，操作简便。车辆作业由在 驾驶室内操作装置实现。

操控屏 ：位于驾驶座右前方 ，主要用于**车辆的各种洗扫作业、 以及显示监控画面。

翘板开关 ：位于驾驶座前方收音机盒的右侧**排中间 ，用于上装电机动机的起动和熄火。操作 面板 ：位于车辆右侧后轮之后 ，主要用于垃圾箱的卸料、调试维修。

七、作业模式：

系统设置了前冲、侧喷、后洒 ，高炮、前喷架（选装） 、右喷雾（选装） 、手动喷**等多种作业 模式。用户可根据作业需要 ，选择合适的作业模式进行作业。作业模式选定后 ，一键起动作业 ， 需参与作业的所有机构 ，会按规定的顺序自动伸出并运转作业。需要停止作业时 ，一键停机 ，工 作中的所有作业机构 ，会按规定的顺序自动停止运转并收回到原始状态。

上装电机转速**装置： 上装电机动机正常工作的工作转速由电气系统自动** ，共有 高压冲洗和低压冲洗 2 种选择。

车辆设有彩色视频后视系统 （    选装） ：   车辆后部装有摄相头 ，摄像头监控画面显示于操控

屏上 ，监控画面通过触摸可放大为全屏显示。作业时 ，可以在驾驶室内检查监视清洁效果。倒车 时可以导航 ， 防止追尾。

语音报**系统 （选装）： 本车配备的语音报**系统能在作业和卸车时发出多种语音报**和

提示信息 ，有“水箱水位低 ，不能进行清洗作业”等条语音提示信息 ，还有多条音乐提示信息和 轰鸣报**信息等 ，方便 ，实用。
